Og derefter formeres ved trækning. Den krævede specialværktøj, og dens overflade skulle helst beklædes med bakkefarve, mens bestemte områder krævede dyppedefarvning. pladearbejde og derefter formeres ved trækning. Den krævede specialværktøj, og dens overflade skulle helst beklædes med bakkefarve, mens bestemte områder krævede dyppedefarvning.
Komponenten ser simpel ud, men stillede samtidig tre krav til produktionssiden:

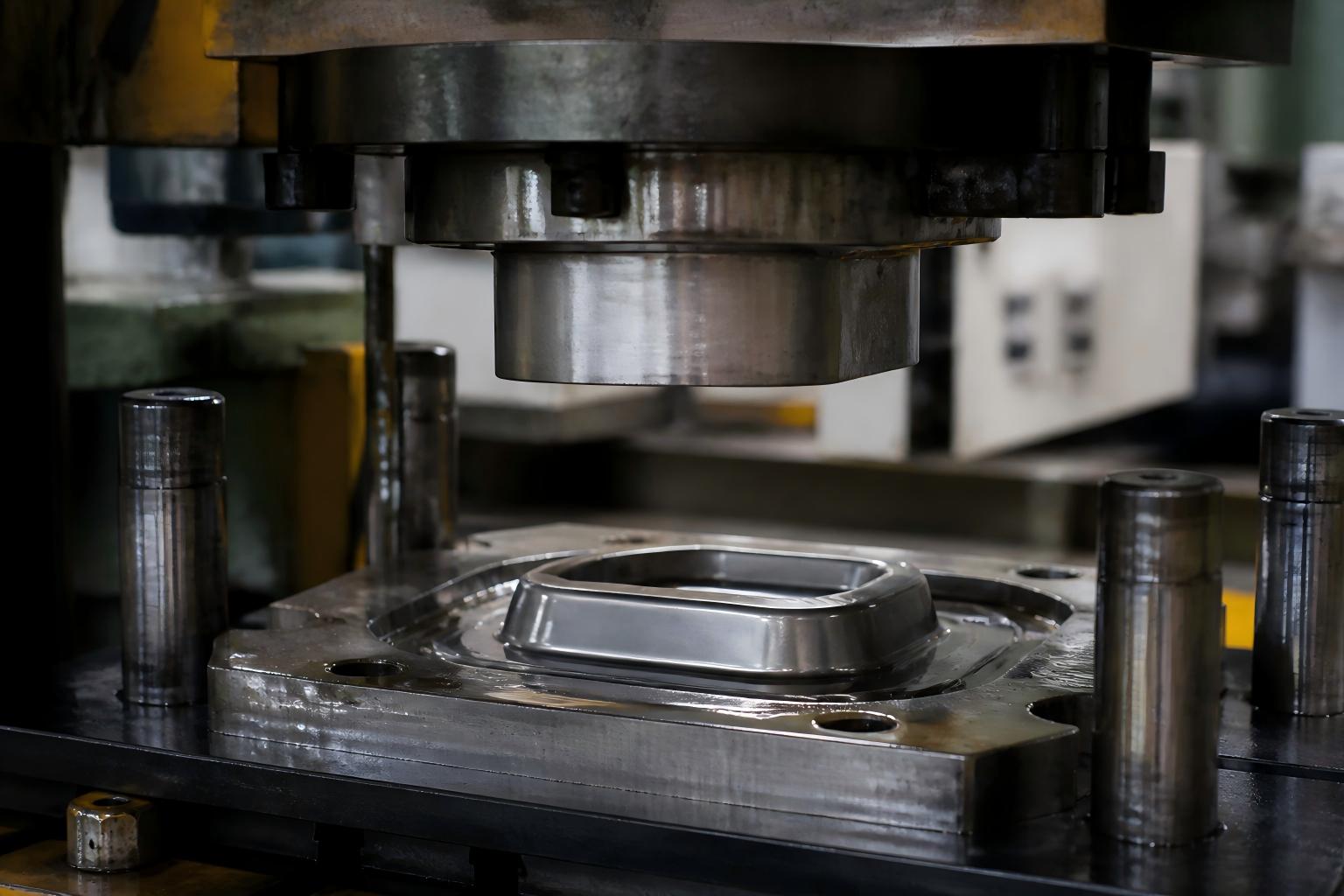

For det første konsistensen i trækningen. Råmaterialet trækkes fra et fladt plademetal, og de buede overgange må ikke rynke, revne eller springe tilbage – ellers opstår der spalter ved monteringen.
For det andet præcisionen i justeringen. Hvordan råmaterialet placeres i værktøjet bestemmer direkte symmetrien i formningen. Når justeringen afviger, forstærkes fejlen i hver efterfølgende proces.
For det tredje den dobbelte overfladebehandling. Produktet skal helstænkes for at opnå et ensartet og vejrbestandigt udseende, mens bestemte områder skal dyppes for at opbygge et tykkere beskyttelseslag til slidstyrke, isolering eller greb.
Det, klienten havde oplevet hos deres tidligere leverandør, var netop denne kombination: dimensionel afvigelse mellem partier af de formede dele samt farveforskelle og manglende belægning, hvor helstænkningen mødte dyppelakken.
Vi har altid troet på, at 80 % af kvalitetsproblemerne ved et trukket emne afgøres i værktøjsdesignfasen. Så det første skridt i dette projekt var ikke produktion – det var åbning af værktøjerne.

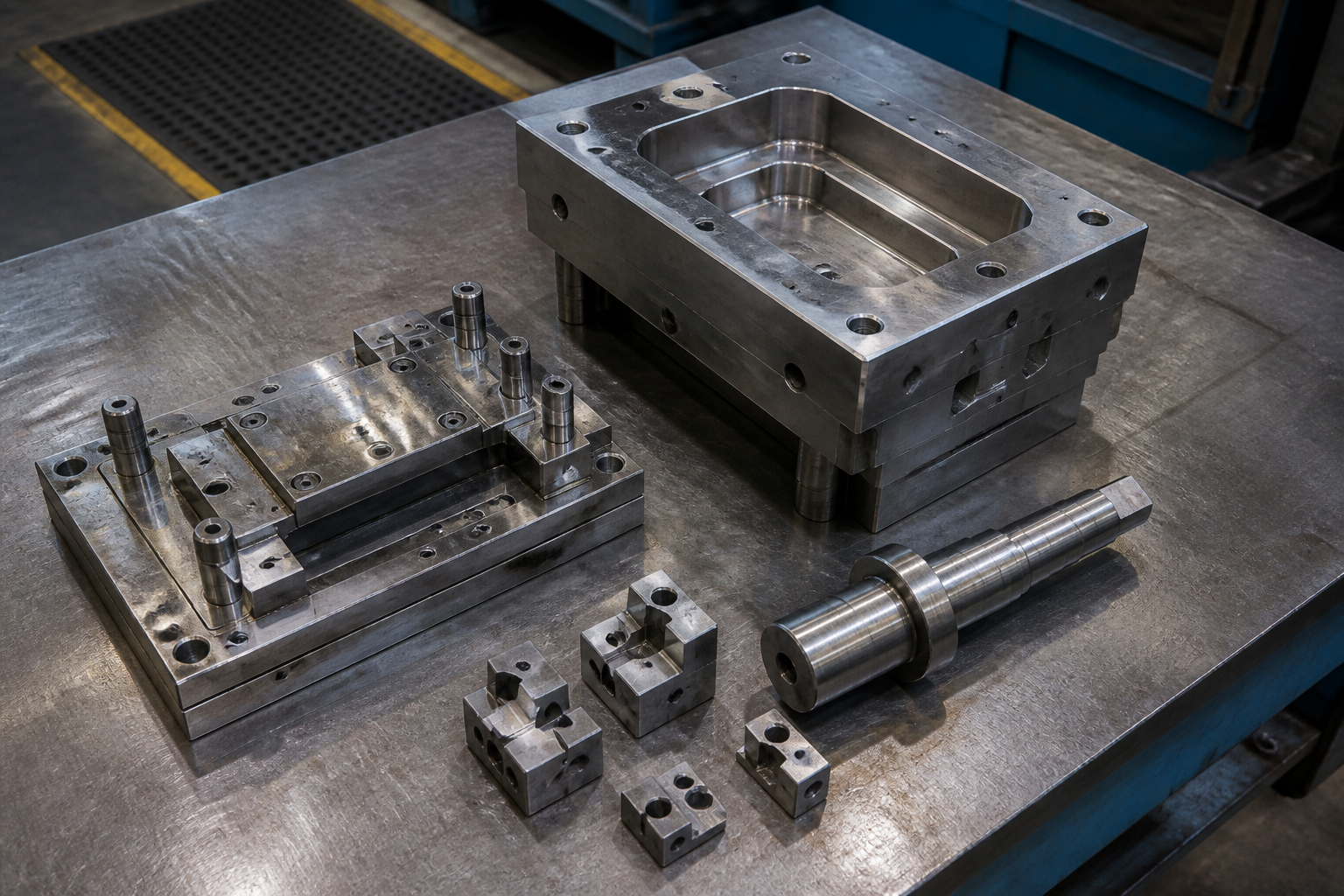

For denne komponent udformede og byggede vi et komplet, tilpasset værktøjssæt, hvis kernekomponenter omfatter:
Trækværktøj |
Styrer materialestrømmen og formningsprofilen og kontrollerer trækforholdet for at undgå rynker og revner. |
Slag |
Arbejder sammen med trækdøden for at levere stabil og pålidelig formningstryk. |
Nedre døde formesvingeblok |
Udfører lokal omvending og dimensionering ved formningens afslutning, så komplekse buede overflader overgår mere jævnt. |

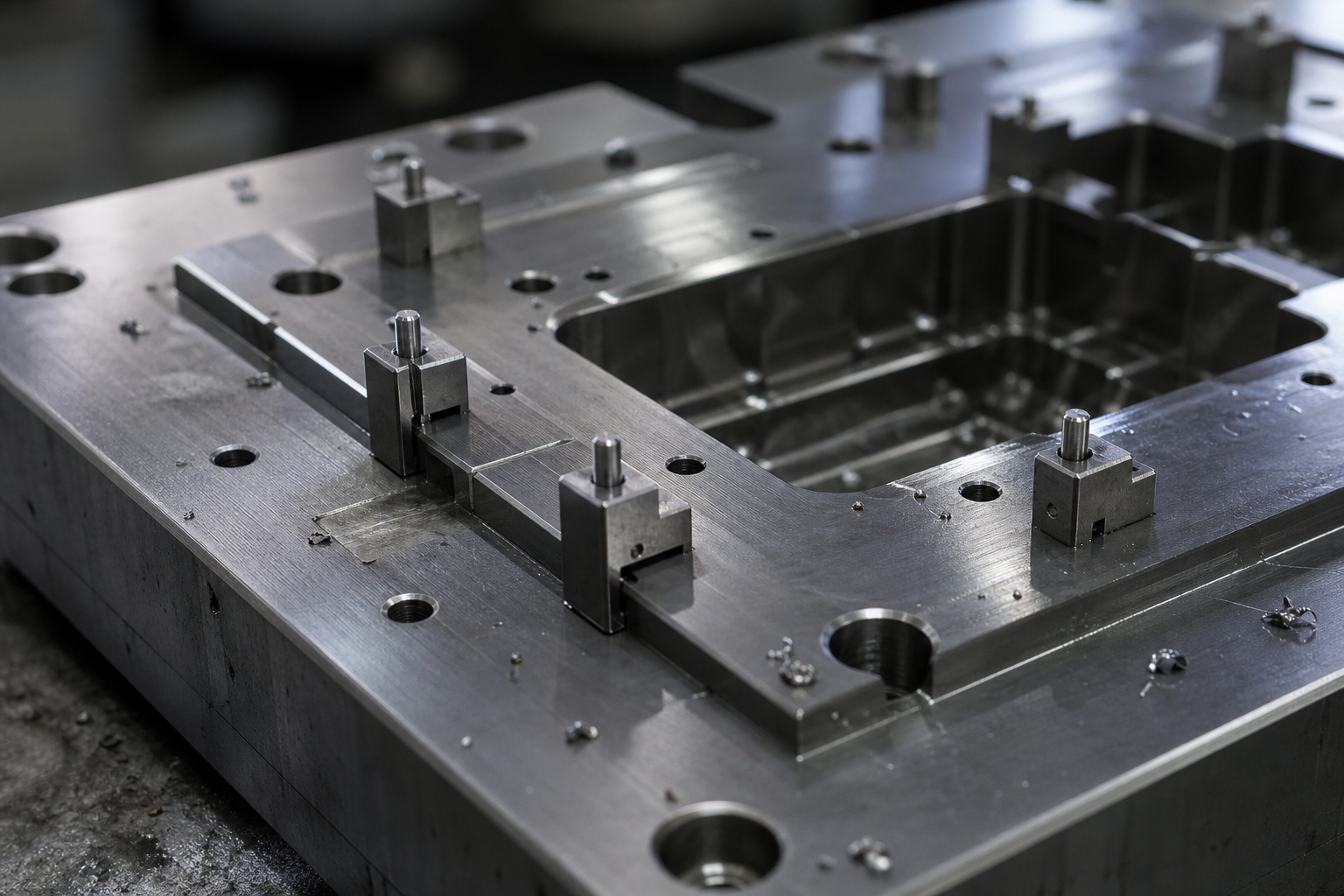

Nedre døde fræsede justering |
En datumsflade, der er fræset direkte ind i den nedre dies, så blanken sidder identisk hver eneste gang. |
Fire ekstra justeringspunkter |
En forstærkning, der er designet specifikt til kundens problemområde. Ved at tilføje fire lokaliseringsspor på kritiske positioner begrænser vi blankens forskydning til et langt mindre område og løser batch-til-batch-konsekvensen ved roden. |
Værdien af denne værktøjssætning ligger ikke i, at den "kan forme" – men i, at den former identisk hver eneste gang.
Efter at formningen var godkendt, opstod den anden udfordring: overfladebehandlingen.

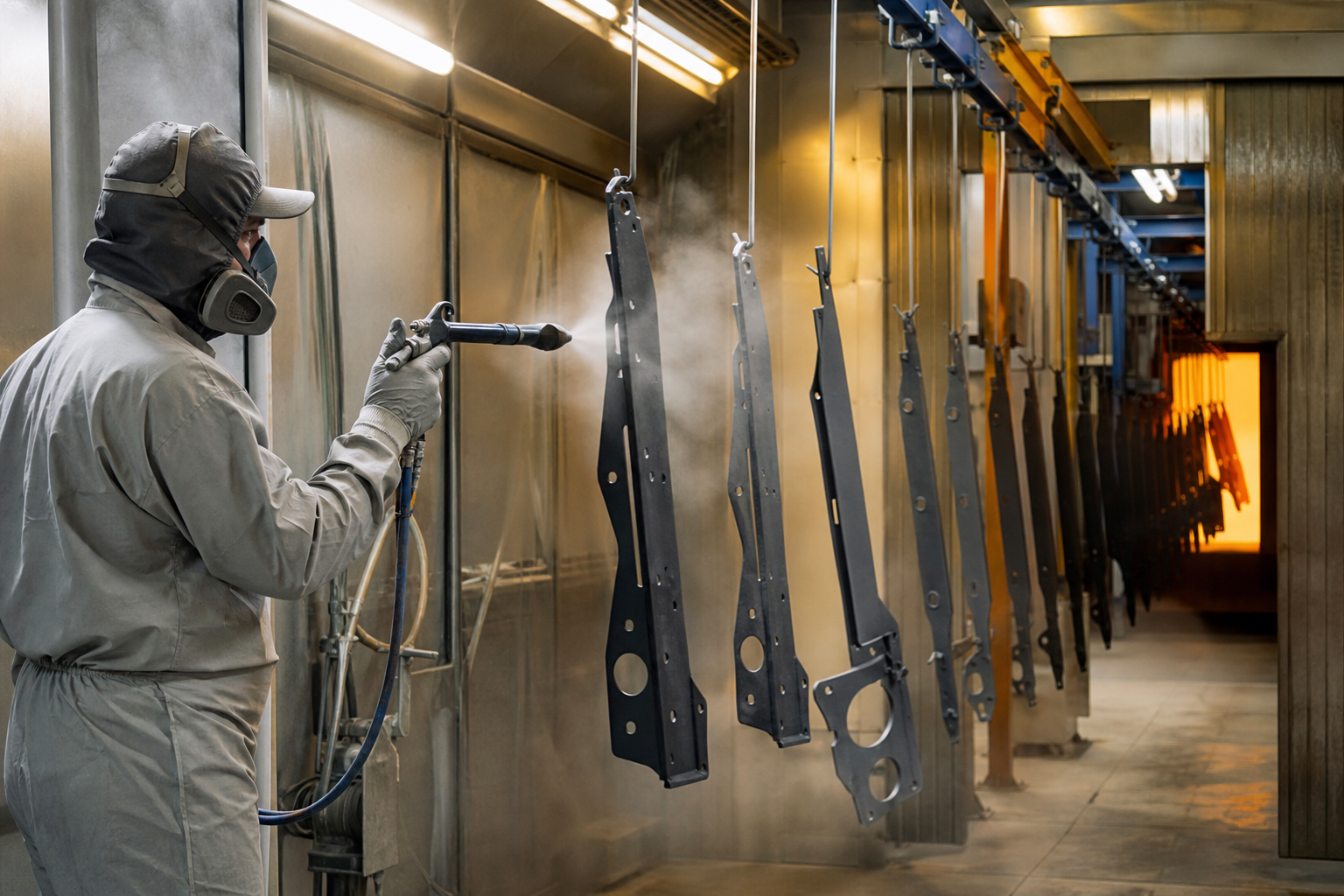

Vi anvendte en procesrækkefølge med bagefarve først og dyppelak andet: den generelle bagefarve sikrer udseende og vejrmodstand, mens lokal dyppelak danner et tykkere plastbeskyttelseslag på de specificerede områder.
Den reelle udfordring ligger ved grænsen mellem de to processer. For at håndtere den bruger vi maskeringsfiksturer til præcis at definere de dyppelakkerede områder, og vi udfører adhæsionstests samt målinger af belægningsdybden på hver enkelt parti – for at sikre, at de bagelakkerede områder ikke bliver slappe, at de dyppelakkerede områder ikke løber over kanten, og at overgangen mellem de to overfladebehandlinger ikke blæker.
Projektet leverede: formede dele, der er dimensionelt stabile fra parti til parti og passer til montering ved første forsøg; en ren grænse mellem bagelak og dyppelak uden farveforskel og uden manglende belægning; samt et komplet sæt tilpasset værktøj, der er fastmonteret til kunden, så gentagne ordrer kun kræver genstart af produktionen – ingen genprøvetagning.

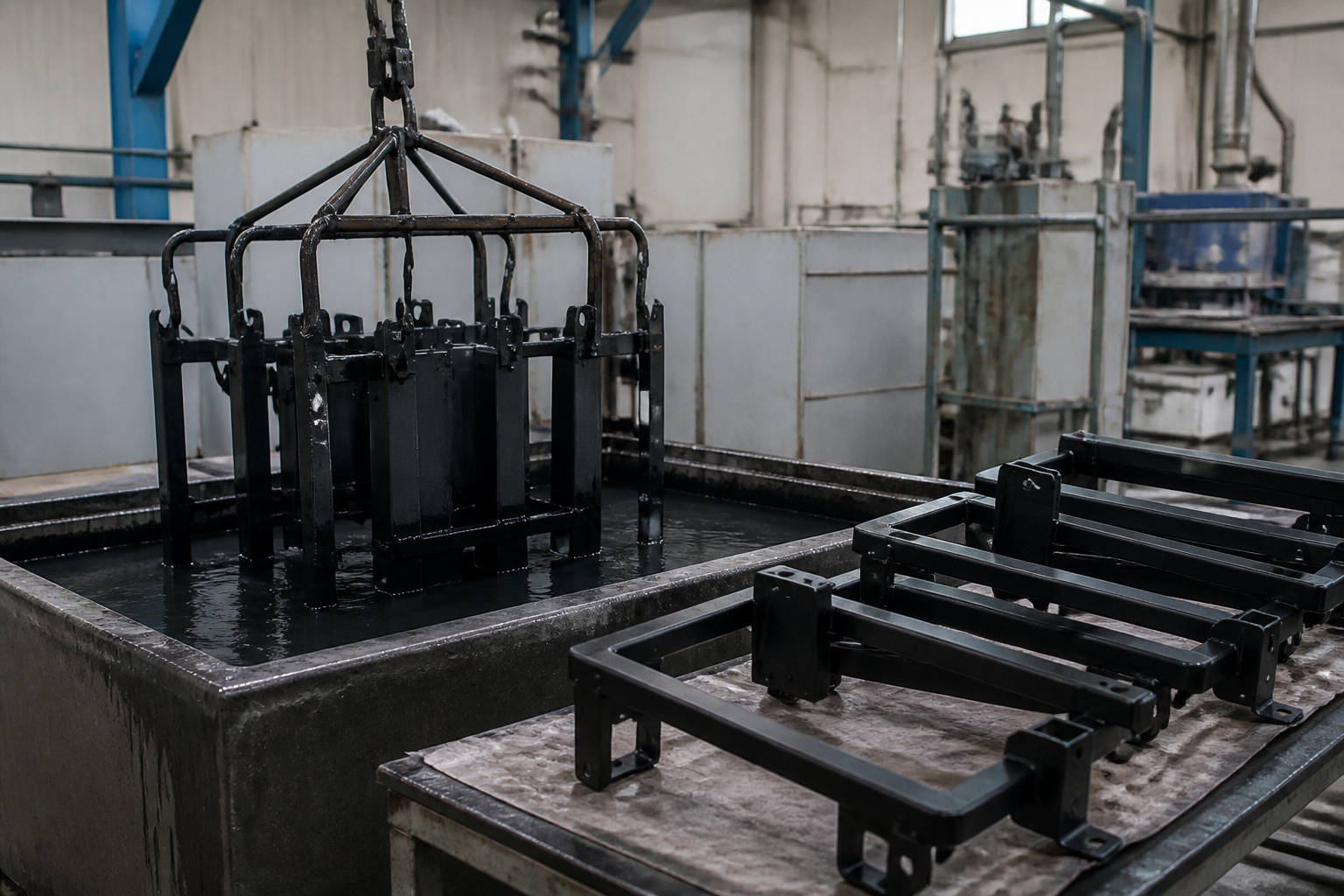

Vi fokuserer på fremstilling af pladeemner og tegning af metaldele med tilhørende overfladebehandlingsprocesser, herunder bagning af maling, dyppelakering, spraylakering og elektropladering. Hvis din produkt involverer både kompleks formning og justering samt flere overfladebehandlingsprocesser, send os venligst din tegning eller et eksempel – vi foretrækker at løse masseproduktionsproblemerne tidligt, allerede i værktøjsfasen.
