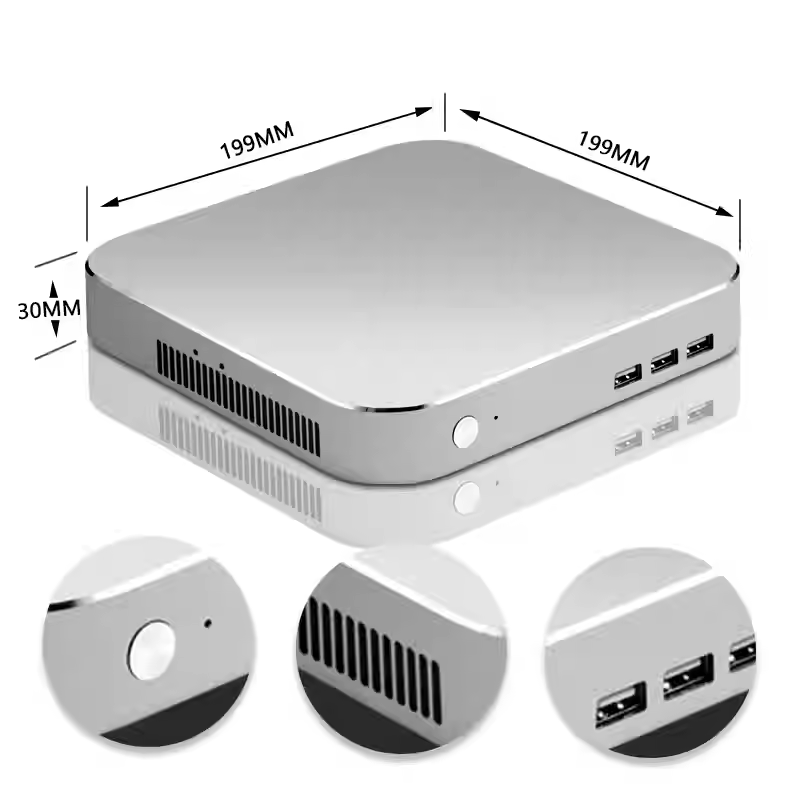

يُوضع جهاز عرض أو جهاز إلكتروني على منصة العرض. وقبل أن يشغّله المستخدم حتى، تكون الانطباعات الأولى قد تشكّلت بالفعل —
هل طبقات الغلاف متجانسة؟ وهل سطح الطلاء أملس؟ وهل الزوايا حادة؟ وهل فتحات التهوية دقيقة الصنع؟
قد تبدو هذه الأسئلة وكأنها تفصيلات تتعلق بالمظهر فقط، لكنها في الواقع تعكس القدرات الشاملة في مجالات التصميم الهيكلي، ودقة التصنيع، ومعالجة الأسطح. والأهم من ذلك أن الغلاف يؤدي وظائف أساسية مثل تبديد الحرارة، والحماية من التداخل الكهرومغناطيسي، والمتانة الهيكلية.
وبالتالي يطرح السؤال نفسه: هل ينبغي تصنيع غلاف الجهاز باستخدام ثني الصفائح المعدنية أم البثق الألومنيومي؟
الإجابة ليست خيارًا ثنائيًا؛ بل تعتمد على مرحلة منتجك ومتطلباته. وتتمثل قيمتنا في ما يلي: يمكن إنجاز كلا العمليتين، ويمكن الانتهاء من المعالجات السطحية مثل الرش والتنقير بالرمل والأكسدة في خطوة واحدة.

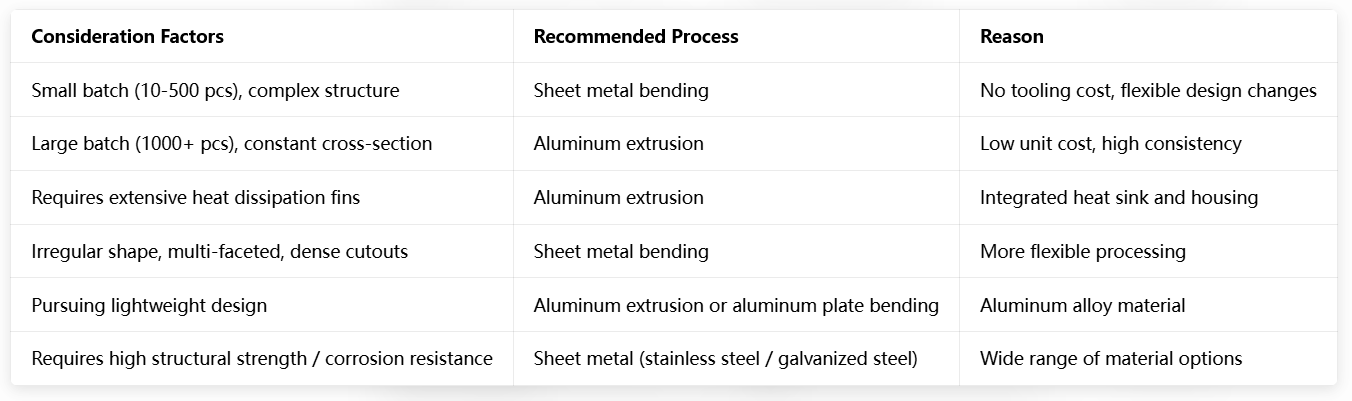

دعني أساعدك بسرعة في تحديد: أي عملية تصنيع تصلح لغلاف منتجك؟

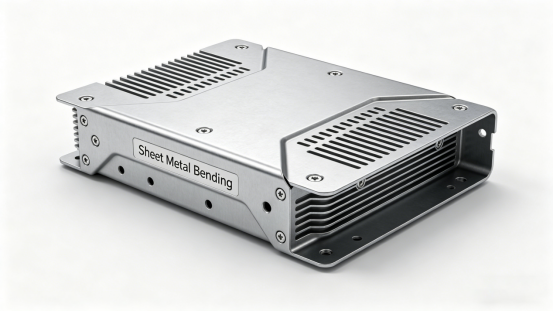

الحل ١: ثني الصفائح المعدنية للغلاف — قادر على التعامل مع الهياكل المعقدة بمرونة
هذه هي مسار العملية الأكثر استخدامًا لتصنيع أغلفة الأجهزة، وهي مناسبة جدًّا للمشاريع التي تُنتَج بكميات صغيرة ومتوسطة، وبتعدد في الأنواع، وبهياكل معقدة.

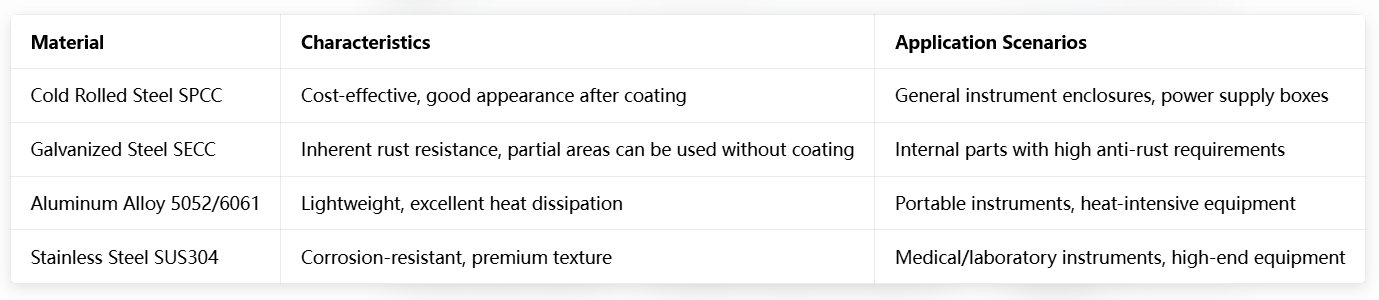

مواد شائعة
النقاط الرئيسية في التصميم الهيكلي لغلاف الجهاز (سنقوم بمراجعته لك) فتحات التبريد:
ثقوب دائرية مرتبة / ثقوب مستطيلة / فتحات شبكية، لتحقيق توازن بين التهوية والحجب الكهرومغناطيسي. فتحات الواجهة: مواضع منافذ USB وHDMI والطاقة ومنفذ الشبكة وغيرها مُحددة بدقة لتتوافق مع لوحة الدوائر المطبوعة (PCB).
الدعائم: صفائح رقيقة ذات مساحة كبيرة ومزودة بدعائم إضافية لمنع التشوه عند الضغط عليها.
هيكل التركيب: برشام ضغطي / براغي، وشقوق، ومسارات، مما يسهل تثبيت الوحدات الداخلية.

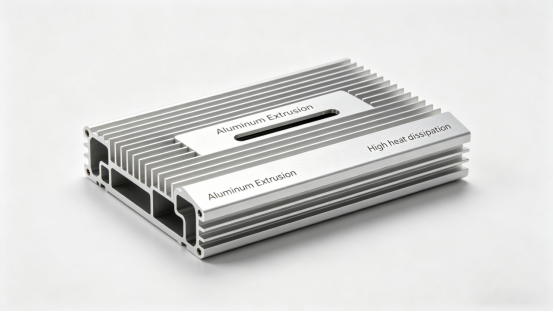

الخيار الثاني: غلاف من الألومنيوم المُشكَّل بالبثق – الحل الأمثل لتبريد الحرارة وتقليل الوزن
إذا كانت أداة القياس الخاصة بك تتطلب غلافًا مستطيلًا طويلًا، أو عددًا كبيرًا من زعانف تبديد الحرارة، أو الحاجة إلى مقاطع عرضية تُستخدم كهيكل إسنادي، فإن عملية بثق الألومنيوم تُعد خيارًا أفضل. إذا كانت أداة القياس الخاصة بك تتطلب غلافًا مستطيلًا طويلًا، أو عددًا كبيرًا من زعانف تبديد الحرارة، أو الحاجة إلى مقاطع عرضية تُستخدم كهيكل إسنادي، فإن عملية بثق الألومنيوم تُعد خيارًا أفضل.
لماذا تُعتبر أجهزة العرض والأدوات مناسبةً لعملية بثق الألومنيوم؟
يتم تشكيل المبرِّد بشكل متكامل مع الغلاف: فلا حاجة لتجميع مشتت الحرارة بشكل منفصل، مما يقلل من عدد المكونات
مقطع عرضي ثابت، وسهل التوسيع: يمكن قص نفس المقطع العرضي لأي طولٍ مطلوب، وهو ما يجعله مناسبًا للإنتاج المتسلسل المنتجات
خفيف الوزن وعالي القوة: كثافة الألومنيوم تساوي فقط ثلث كثافة الفولاذ، مع قوة ممتازة
أداء جيد في الحماية من التداخل الكهرومغناطيسي: فالمادة الألومنيومية نفسها توفر تأثير حماية جيد
قوتنا الانضغاطية
السبائك الشائعة: 6063-T5 (سطح أملس، خصائص بثق جيدة، مناسبة لمعظم أغلفة الأجهزة)
دورة التشكيل: توفر العينة الأولى خلال ٢–٣ أسابيع (للأقسام الخاصة)
نطاق الأطوال: ٥٠ مم – ٦٠٠٠ مم، قص عشوائي
المعالجة اللاحقة: حفر باستخدام ماكينات التحكم الرقمي (CNC)، وتثقيب الخيوط، وعمل شقوق، وتسطيح الحواف، وتشطيب دقيق للوجه النهائي
خصائص القسم الانضغاطي النموذجي
فتحة تثبيت البطاقة الداخلية: تُستخدم لتثبيت لوحة الدوائر المطبوعة (PCB) أو السكة التوجيهية
زعانف تبديد الحرارة: تزيد من مساحة تبديد الحرارة وتتحكم في ارتفاع درجة الحرارة
فتحة تركيب اللوحة: تُسهّل تركيب اللوحة الأمامية أو الخلفية
فتحة التثبيت على الحائط/الانزلاق للتثبيت: تُسهّل تثبيت المعدات

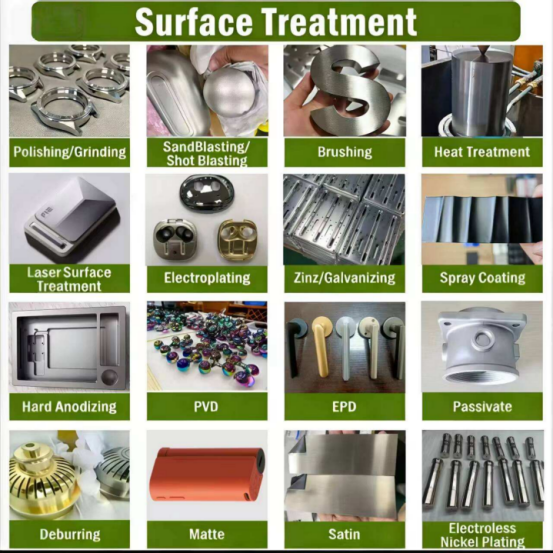

المعالجة السطحية: «الميل الأخير» في المظهر
سواء اخترت الصفائح المعدنية أو عملية البثق، فإن معالجة السطح هي العامل الحاسم الذي يحدد الملمس النهائي للغلاف الخارجي. ونقدّم مجموعة كاملة من عمليات معالجة الأسطح، ونُكمل هذه العملية على نحو متكامل في خطوة واحدة.
الرش (الدهان / الطلاء بالبودرة) — الطريقة الأكثر شيوعًا، ومناسبة للأجزاء المصنوعة من الحديد والألومنيوم
المعالجة الأولية (ضرورية لتحديد درجة التصاق الطلاء، ولا يمكن إهمالها):
الأجزاء الحديديّة: إزالة الشحوم → غسل بالماء → معالجة سيلان أو فوسفاتية
الأجزاء الألومنيومية: إزالة الشحوم → غسل بالماء → كرومية أو تمرير بدون كروم

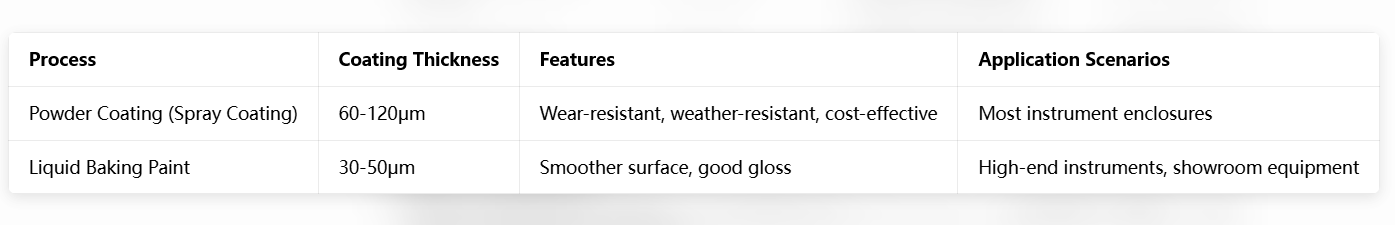

عملية الرش:
معالجة تلميع الأسلاك — الملمس الحصري لألواح الفولاذ المقاوم للصدأ/الألومنيوم
الأكسدة الكهربائية — معالجة احترافية لأجزاء الألومنيوم
اللون الأصلي / الأسود / ألوان أخرى
سماكة الفيلم: 10–25 ميكرومتر (أكسدة كهربائية عادية) / 30–50 ميكرومتر (أكسدة كهربائية صعبة)
يُطبَّق على: أغلفة الألومنيوم المشكَّلة بالبثق، وأغلفة ألواح الألومنيوم المنحنية الطلاء الكهربائي – تزيين وحماية أجزاء الفولاذ المقاوم للصدأ / الحديد طلاء الكروم (كروم لامع / كروم غير لامع) طلاء النيكل
طلاء التيتانيوم (ذهب تيتانيوم / ذهب وردي / تيتانيوم أسود)
الطباعة الشبكية / النقش بالليزر: الشعار، نموذج المنتج، تحديد الواجهات، خطوط المقياس الألوان المتاحة (أسود / أبيض / أحمر / أزرق، إلخ.)
مراقبة الجودة: الدقة الهيكلية + اتساق المظهر
تتلخص متطلبات جودة غلاف الجهاز في جانبين: يجب أن تكون الأبعاد دقيقة، ويجب أن يكون المظهر متناسقًا.
مراقبة دقة الأبعاد
الأجزاء المنحنية: الزاوية ± ٠٫٥°، وموضع الثقوب ± ٠٫١ مم
الأجزاء المشكَّلة بالبثق: البعد المقطعي ± ٠٫١ مم، الاستقامة ≤ ٠٫٠٥ مم/٣٠٠ مم
أدوات الاختبار: جهاز قياس ثلاثي الإحداثيات، مسطرة زوايا، منصة رخامية + ميكرومتر التحكم في تجانس المظهر
قبل الرش: يضمن تصميم القالب أن تكون زاوية كل منتج على خط الرش متسقة
أثناء الرش: فحص عينات عشوائية باستخدام جهاز قياس السماكة، وضبط معايير بندقية الرش
بعد الرش: فحص كامل تحت مصدر ضوء قياسي (للتحقق من التدفقات الزائدة، والبقع البرتقالية، والجسيمات، والطلاء الأساسي، والاختلاف في اللون)
الفرق في اللون بين الدفعات: ترك عينات مرجعية للمقارنة لضمان تجانس اللون عبر الدفعات المختلفة
التقارير المتاحة
شهادة المواد
تقرير فحص الأبعاد
تقرير السماكة
تقرير اختبار الشبكة
تقرير اختبار رش الملح (يُصدر بناءً على طلب العميل)

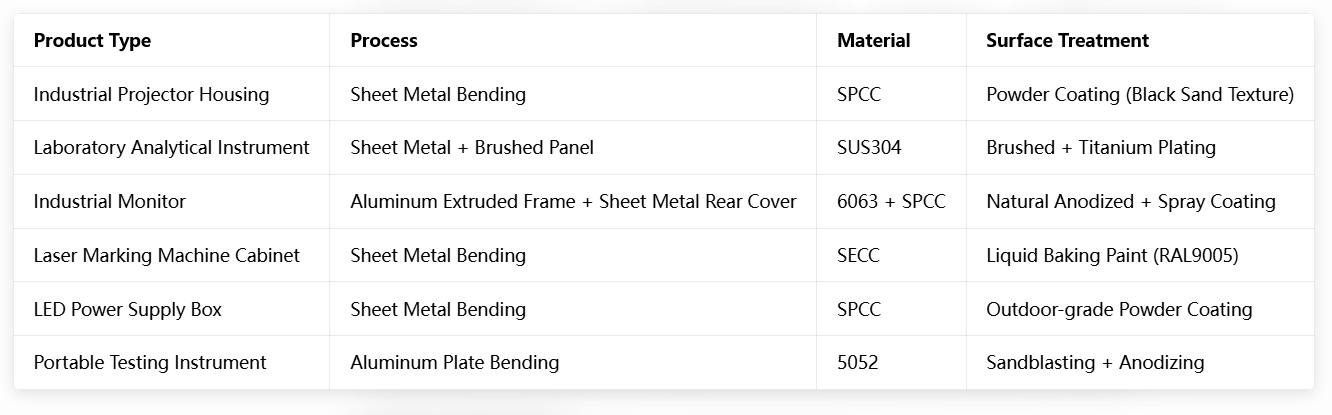

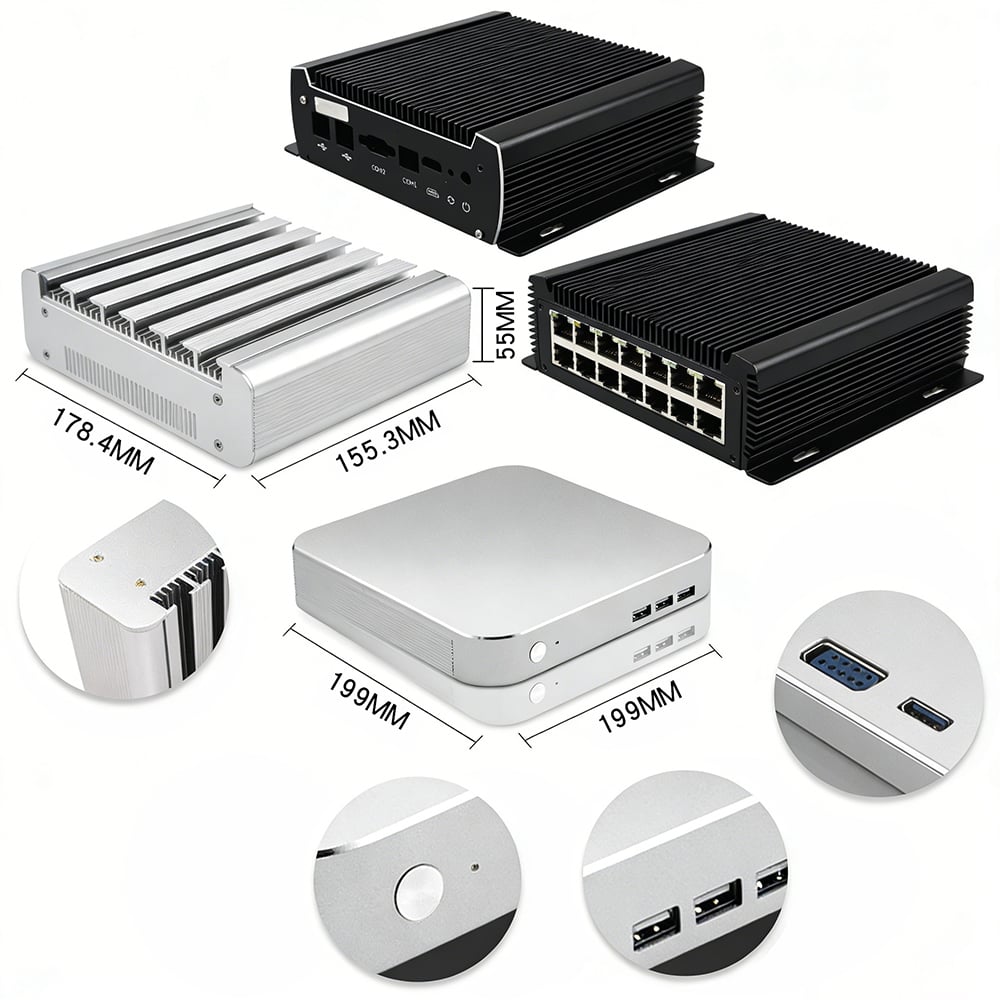

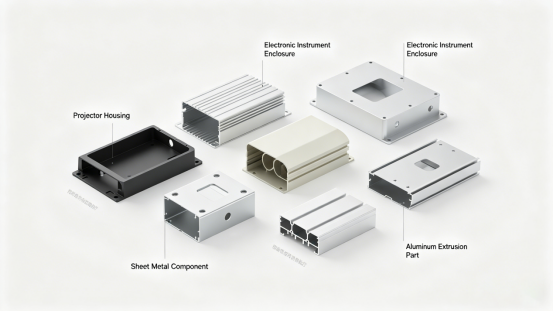

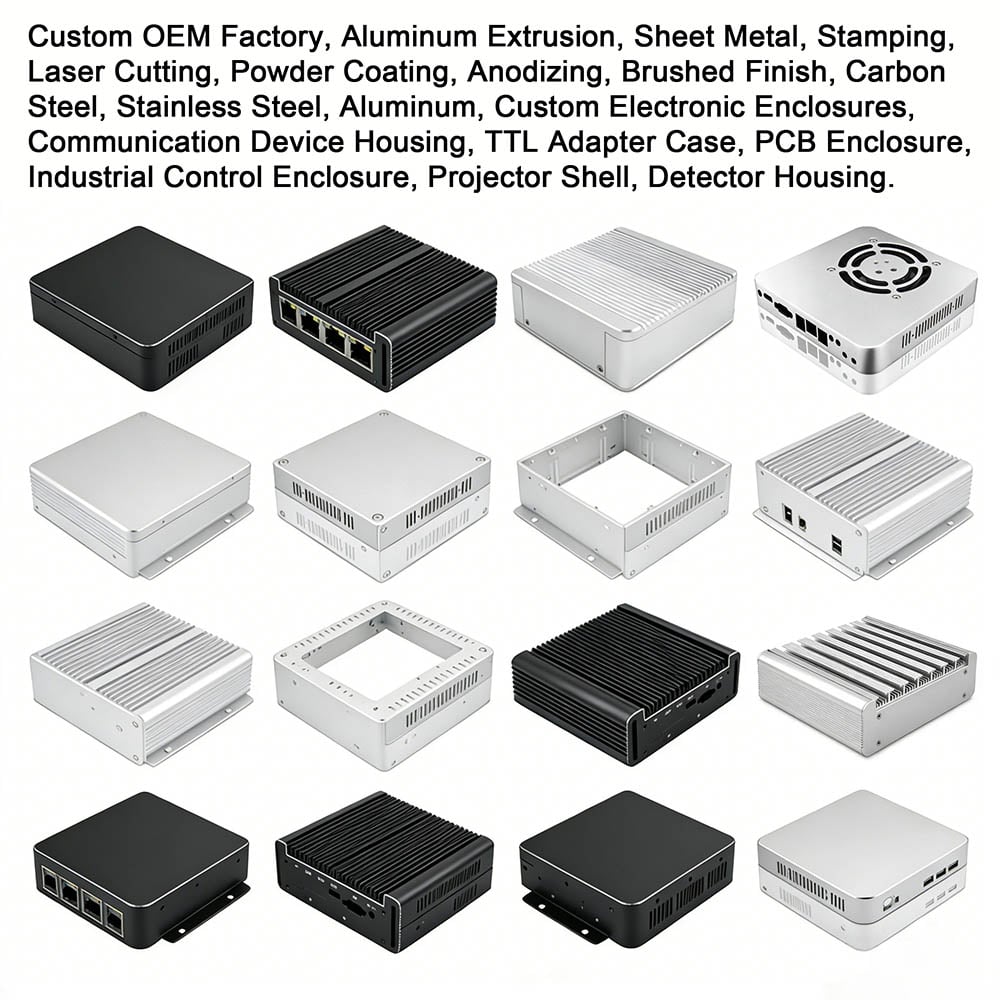

لقد صنّعت هذه أغطية الأجهزة بأنفسنا.
سياسة التخصيص: لا يوجد حد أدنى لمتطلبات كمية الطلب
الكمية الدنيا للطلب: قطعة واحدة من صفائح المعدن، و١٠٠ متر من القطعة المشكَّلة بالبثق (ويجوز خلط الأطوال)
دورة أخذ العينات: صفائح المعدن خلال ٣–٧ أيام، وتصنيع قالب البثق خلال أسبوعين إلى ثلاثة أسابيع
سياسة رسوم أخذ العينات: يمكن خصمها بعد تأكيد الطلب الدفعة الكاملة
دعم التصميم: يمكن للمهندسين المساعدة في تحسين الهيكل، وتقليل تكاليف المعالجة أو تحسين المظهر
عملية التعاون (خمس خطوات)
إرسال الرسومات/المتطلبات: تقديم الرسومات (CAD/PDF/STEP) أو وصف سيناريو تطبيق المنتج
التقييم: الرد باقتراحات العملية + عرض الأسعار + تاريخ التسليم خلال ٢٤ ساعة
أخذ العينات: ترتيب أخذ العينات بعد التأكيد
التأكيد: توقيع عقد الإنتاج الضخم بعد اجتياز العينة للاختبار
التسليم: يتضمن تقارير الاختبار، والتغليف، والشحن
