"Dış kaplama" olarak kullanılan projektörler ve elektronik cihazlar: Sac bükme ile alüminyum ekstrüzyonu arasında nasıl seçim yapılır?

Bir projektör veya elektronik cihaz sergi tezgâhına yerleştirilir. Kullanıcı cihazı henüz açmadan önce ilk izlenim zaten oluşmuştur —

Kabuk kenarlarının dikişleri eşit mi? Boya yüzeyi pürüzsüz mü? Köşeler keskin mi? Havalandırma delikleri zarif mi?

Bu sorular görünüşün detayları gibi görünebilir; ancak aslında bunlar yapısal tasarım, işlenebilirlik hassasiyeti ve yüzey işlemleri gibi kapsamlı yetenekleri yansıtır. Daha da önemlisi, kabuk aynı zamanda ısı dağıtımını, elektromanyetik kalkanlamayı ve yapısal dayanımı gibi temel fonksiyonları da üstlenir.

Dolayısıyla ortaya çıkan soru şudur: Cihaz kabuğu sac bükme yöntemiyle mi yoksa alüminyum ekstrüzyonu yöntemiyle mi üretilmelidir?

Cevap ikili bir seçim değildir; bunun yerine ürününüzün aşamasına ve gereksinimlerine bağlıdır. Değerimiz ise şurada yatmaktadır: Her iki işlem de gerçekleştirilebilir ve püskürtme, kumlama ve oksitlenme gibi yüzey işlemlerini tek adımda tamamlayabiliriz.

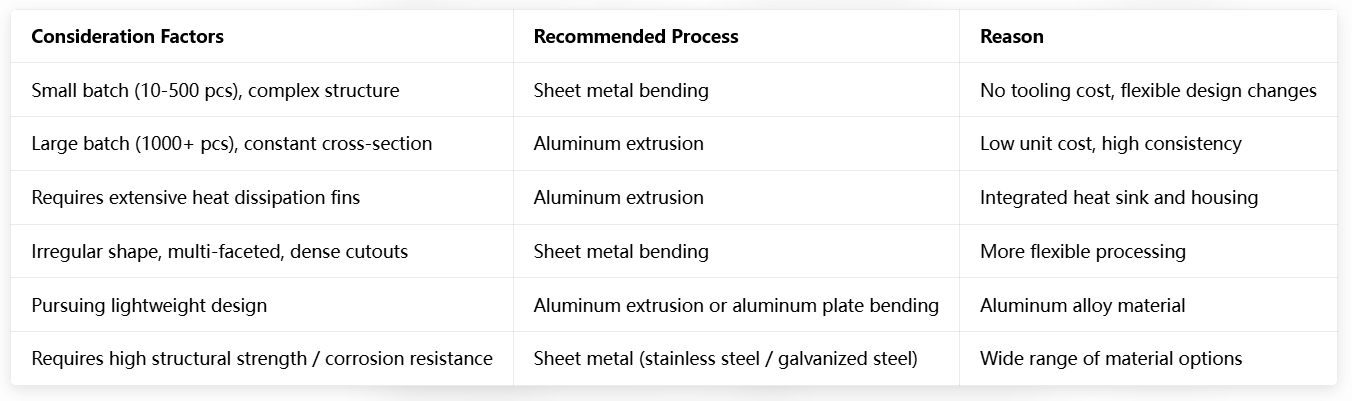

Hızlıca yardımcı olalım: Kasaınız hangi üretim süreci için uygundur?

Her iki işlem de bizim tarafımızdan gerçekleştirilir. Aşağıda bu süreçleri ayrı ayrı tanıtmaktayız. Ürününüzün özel durumuna en uygun olanı seçebilirsiniz.

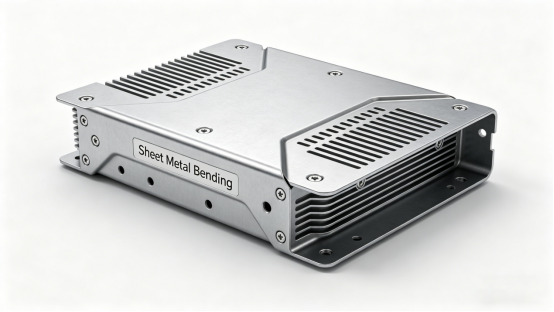

Çözüm 1: Kasa için sac metal bükme – Karmaşık yapıları esnek şekilde işleyebilir

Bu, en yaygın olarak kullanılan ölçüm cihazı kasası üretim yolu olup özellikle küçük ve orta ölçekli partiler, çok çeşitlilik gerektiren ve yapısal olarak karmaşık projeler için uygundur.

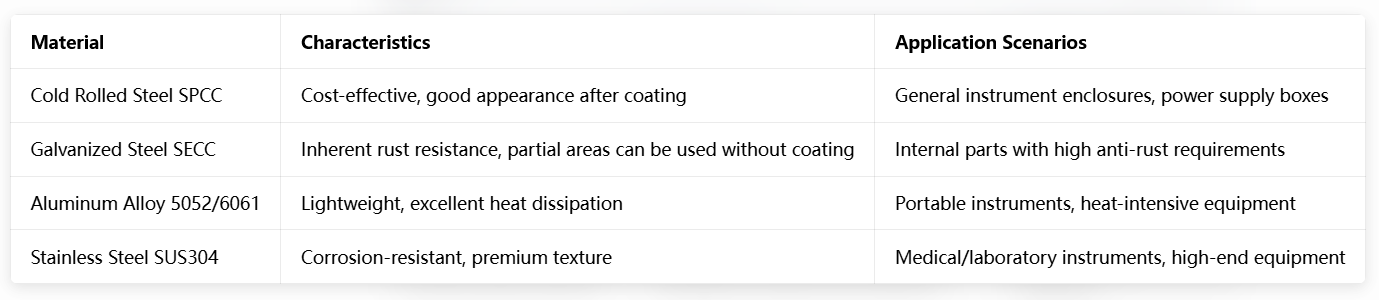

Yaygın malzemeler

Lazer kesim: Hassasiyet ±0,1 mm. Her türlü düzensiz delik ve ısı dağıtım delik dizilerini işleyebilir.

CNC bükme: Maksimum uzunluk 3,2 metre, kalınlık aralığı 0,5 – 6 mm. Bükme hassasiyeti ±0,5°

Kaynak/destekleme: Argon ark kaynakı, nokta kaynağı, pres geçmeli somunlar/vidalar; iç kartların sabitlenmesini kolaylaştırır. Son işlem: Delme, diş açma, gömme deliği açma, pah kırma.

Cihaz muhafazasının yapısal tasarımıyla ilgili temel hususlar (sizi için inceleyeceğiz) Isı dağıtım açıklıkları:

Düzenli aralıklı dairesel delikler / dikdörtgen delikler / pervaneli havalandırma açıklıkları; havalandırma ile elektromanyetik kalkanlama arasındaki dengeyi sağlar. Arayüz açıklıkları: USB, HDMI, güç, ağ bağlantı noktası ve diğer açıklıkların kesin konumları, PCB kartına tam olarak uyar.

Rijitlik artırıcılar: Basma kuvvetine karşı deformasyonu önlemek amacıyla büyük yüzeyli ince plakalara eklenen rijitlik artırıcılar

Montaj yapısı: Pres perçinleri / vidalar, yuvalar, raylar; iç modüllerin sabitlenmesini kolaylaştırır

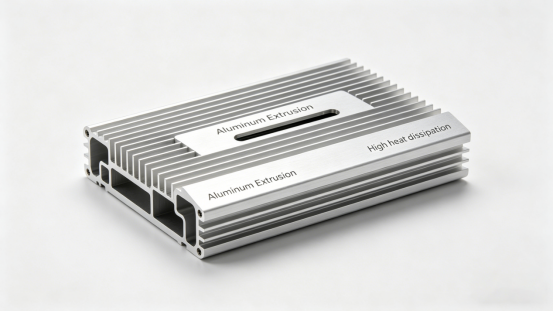

Seçenek İki: Alüminyum ekstrüzyon kabuk – Isı dağıtım ve hafifletme açısından en uygun çözüm

Cihazınızın uzun dikdörtgen bir muhafazaya, büyük sayıda ısı dağıtım kanadına veya yapısal çerçeve olarak profillerin kullanılmasına ihtiyaç duyuyorsa alüminyum ekstrüzyon daha iyi bir seçenektir. Cihazınızın uzun dikdörtgen bir muhafazaya, büyük sayıda ısı dağıtım kanadına veya yapısal çerçeve olarak profillerin kullanılmasına ihtiyaç duyuyorsa alüminyum ekstrüzyon daha iyi bir seçenektir.

Neden projektörler ve cihazlar alüminyum ekstrüzyon için uygundur?

Radyatör, muhafaza ile entegre olarak üretilir: soğutma elemanının ek montajına gerek yoktur; bileşen sayısı azalır

Sabit kesit, genişletmeye uygun: aynı kesit herhangi bir uzunlukta kesilebilir; seri üretim için uygundur ürünler

Hafif ağırlık, yüksek mukavemet: alüminyum yoğunluğu çeliğin yalnızca üçte biridir ve mükemmel mukavemete sahiptir

İyi elektromanyetik kalkanlama performansı: alüminyum malzemenin kendisi zaten iyi bir kalkanlama etkisine sahiptir

Sıkıştırma mukavemetimiz

Yaygın alaşımlar: 6063-T5 (pürüzsüz yüzey, iyi ekstrüzyon özelliği, çoğunlukla ölçüm cihazı muhafazaları için uygundur)

Kalıp döngüsü: İlk örnek, özel profiller için 2-3 hafta içinde temin edilebilir

Uzunluk aralığı: 50 mm – 6000 mm, isteğe bağlı kesim

Son işlem: CNC ile delme, diş açma, oluk açma, pah kırma, uç yüzeyinin ince işlenmesi

Tipik sıkıştırma profili özellikleri

Dahili kart yuvası: PCB kartı veya rayın sabitlenmesi için kullanılır

Isı dağıtım kanatçıkları: Isı dağıtım alanını artırır ve sıcaklık artışını kontrol eder

Panel montaj yuvası: Ön panelin veya arka panelin gömülmesini kolaylaştırır

Duvara monte edilebilir / kurulum kaydırma yuvası: Cihazın sabitlenmesini kolaylaştırır

---

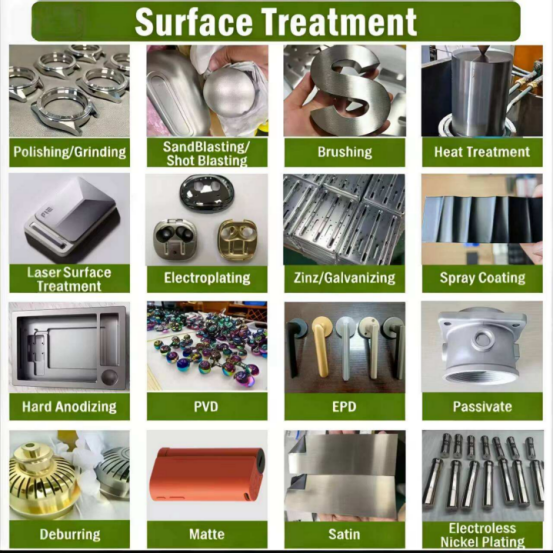

Yüzey işlemleri: Görünüşün "son mil"i

Sac metal mi yoksa ekstrüzyon mu seçtiğiniz fark etmeksizin, yüzey işlemi kabuğun nihai dokusunu belirleyen temel faktördür. Tüm yüzey işlem seçeneklerini sunuyoruz ve işlemi tek bir adımda tamamlıyoruz.

Boya uygulaması (boyama / toz boya) – En yaygın kullanılan yöntem; demir ve alüminyum parçalar için uygundur

Ön işlem (yapışma özelliğini belirlemek için zorunludur; atlanamaz):

Demir parçalar: Yağ giderme → Suyla yıkama → Silan/foforlama

Alüminyum parçalar: Yağ giderme → Suyla yıkama → Kromlama/Krom içermeyen pasivasyon

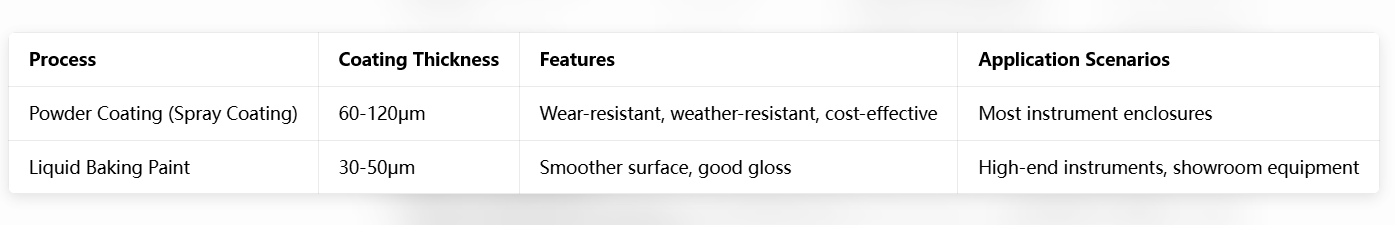

Boya uygulama süreci:

Renk ve Dokusu:

Renk: Tüm RAL renk kartları, Pantone ve örneklerden özel renk hazırlama

Doku: Kum dokusu / Matt / Parlak / Portakal kabuğu dokusu / Çekiç dokusu / Buruşuk dokusu

Özel Efektler: Metalik boya, Matt yüzey, Yarı-parlak

Kalite kontrol: Izgara testi (yapışma seviyesi 0) Filmlerin kalınlık ölçüm cihazı ile tespiti (kalınlık düzgünlüğü) Tuz sprey testi (48–500 saat, gerekli olduğu şekilde)

Tel cilalama işlemi – Paslanmaz çelik/alüminyum plakaların özel dokusu

Düz tel / Dağınık tel / Kar tanesi desenli tel

Örgü açıklığı: 240# – 600#

Uygulama alanı: Enstrüman panelleri, ön paneller, dekoratif şeritler

Anodizasyon – Alüminyum parçalar için profesyonel işlem

Orijinal renk / siyah / diğer renkler

Film kalınlığı: 10–25 μm (standart anodizasyon) / 30–50 μm (sert anodizasyon)

Uygulanabilir: alüminyum ekstrüzyon muhafazalar, alüminyum levha bükme muhafazalar Elektrokaplama – Paslanmaz çelik / demir parçalar için dekoratif ve koruyucu işlem Krom kaplama (parlak krom / mat krom) Nikel kaplama

Titanyum kaplama (titanyum altın / pembe altın / siyah titanyum)

Ekran baskısı / lazerle işaretleme: Logo, ürün modeli, arayüz tanımlaması, ölçek çizgileri Mevcut renkler (siyah / beyaz / kırmızı / mavi vb.)

---

Kalite Kontrol: Yapısal Hassasiyet + Görünüş Tutarlılığı

Cihaz muhafazasının kalite gereksinimleri iki yönlüdür: boyutlar kesin olmalı ve görünüş tutarlı olmalıdır.

Boyut Hassasiyet Kontrolü

Bükülmüş parçalar: Açı ± 0,5°, Delik Konumu ± 0,1 mm

Ekstrüde edilmiş parçalar: Kesit Boyutu ± 0,1 mm, Düzgünlük ≤ 0,05 mm/300 mm

Test Araçları: Üç Eksenli Ölçüm Cihazı, Açı Pergeli, Mermer Platform + Mikrometre Görünüş Tutarlılığı Kontrolü

Boyanmadan Önce: Kalıp tasarımı, boyama hattında her ürünün açısının tutarlı olmasını sağlar

Boyanma Sırasında: Kalınlık Ölçer ile nokta kontrolü yapılır; püskürtme tabancası parametreleri ayarlanır

Boyanmadan Sonra: Standart ışık kaynağı altında tam inceleme yapılır (akıntı izleri, portakal kabuğu görünümü, partiküller, alt boya katmanı, renk farkı kontrol edilir)

Parti Bazlı Renk Farkı: Renklerin farklı partiler arasında tutarlı olması için karşılaştırma amacıyla numuneler saklanır

Mevcut Raporlar

Malzeme sertifikasına

Boyut Kontrol Raporu

Kalınlık Raporu

Izgara Test Raporu

Tuz Püskürtme Test Raporu (müşteri talebi üzerine düzenlenir)

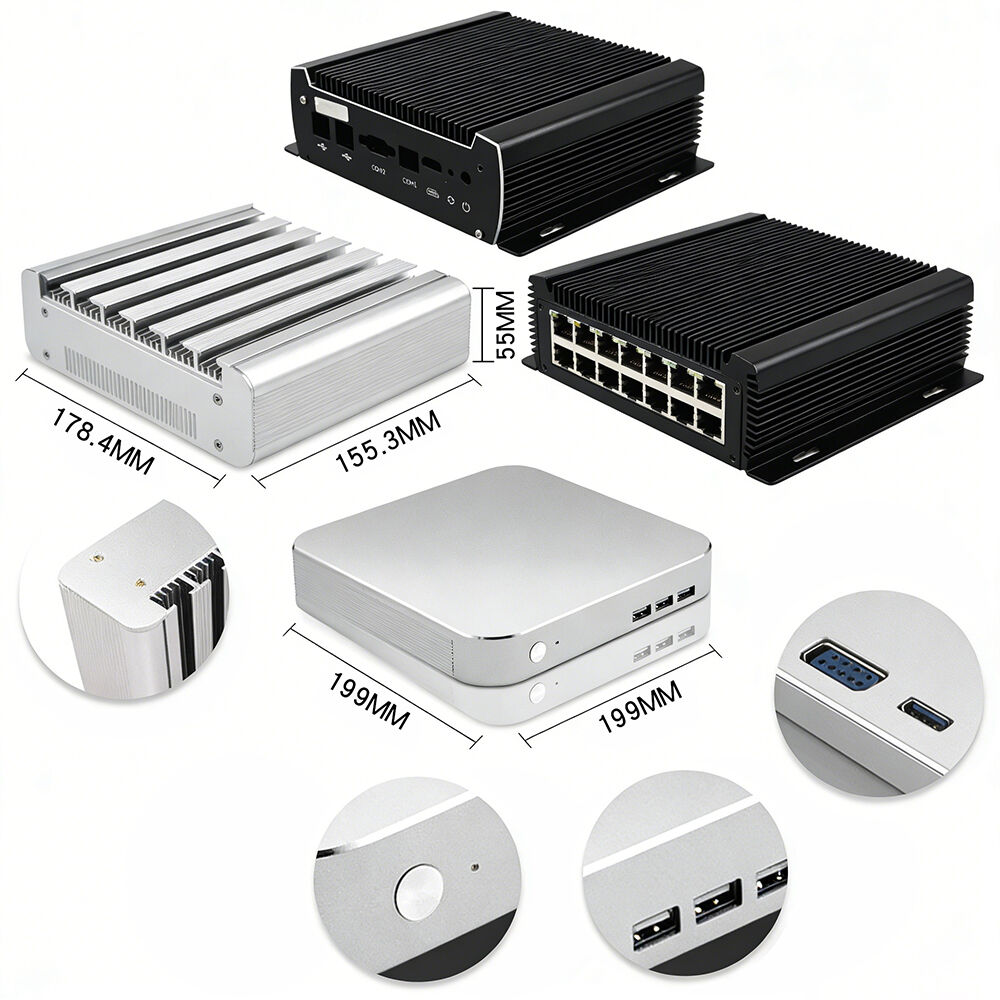

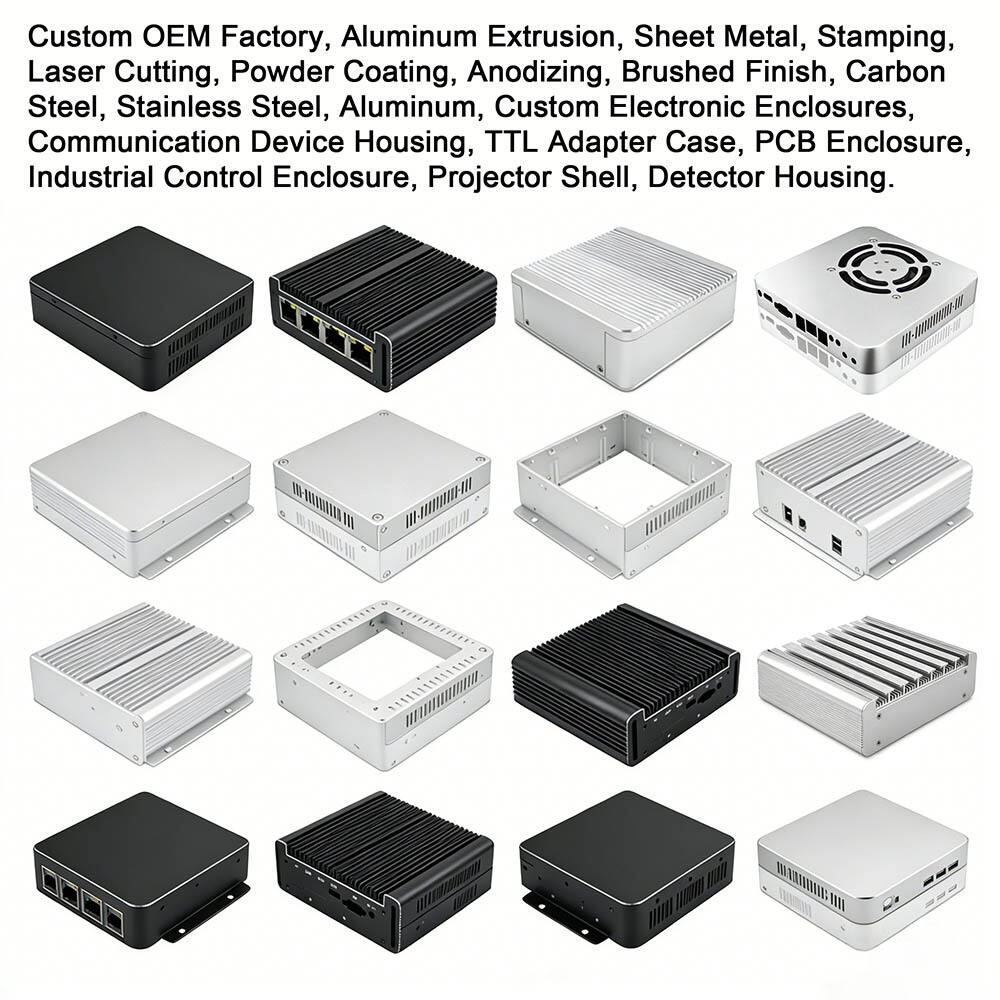

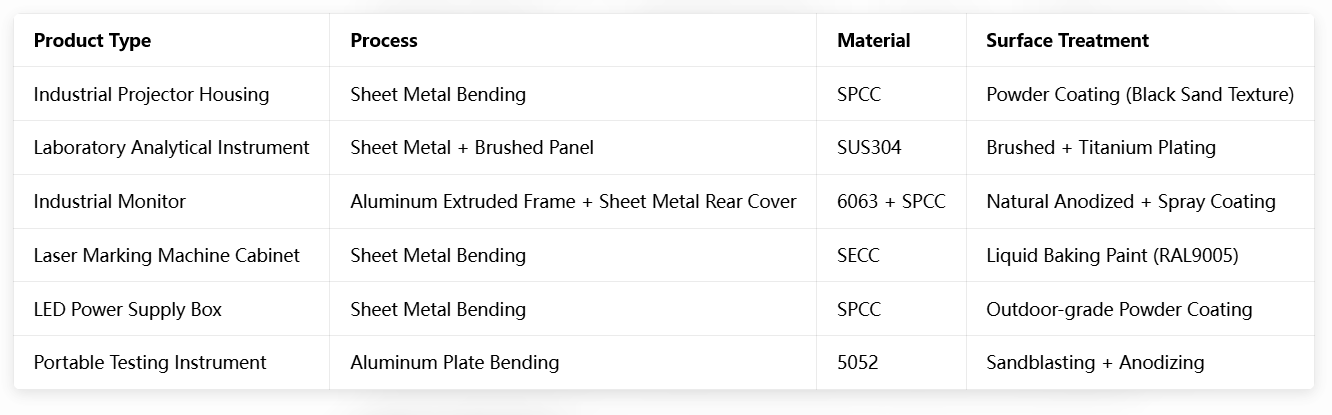

Bu ölçüm aleti muhafazaları bizim tarafımızdan üretilmiştir.

Özelleştirme Politikası: Asgari sipariş miktarı şartı yoktur

Asgari Sipariş Miktarı: 1 adet sac levha, 100 metre ekstrüzyon parçası (farklı uzunluklarda karışık olarak verilebilir)

Örnek Üretim Süresi: Sac levha için 3–7 gün, ekstrüzyon kalıbı üretimi için 2–3 hafta

Örnek Üretim Ücreti Politikası: Toplu sipariş onaylandıktan sonra indirim olarak uygulanabilir

Tasarım Desteği: Mühendislerimiz yapıyı optimize etmeye, işlenme maliyetlerini azaltmaya veya görünüşü iyileştirmeye yardımcı olabilir

---

İş Birliği Süreci (Beş Adım)

Çizimleri/gereksinimleri gönderin: Çizimleri (CAD/PDF/STEP) sağlayın veya ürünün kullanım senaryosunu açıklayın

Değerlendirme: 24 saat içinde süreç önerileri + fiyat teklifi + teslim tarihi ile yanıt verilir

Örnek üretimi: Onaydan sonra örnek üretimi düzenlenir

Onay: Örnek onaylandıktan sonra seri üretim sözleşmesi imzalanır

Teslimat: Test raporları dahil olmak üzere, paketleme ve sevkiyat yapılır
