As temperaturas da CPU diminuíron 28 °C baixo carga de procesamento total, permitindo unha operación estable sen ventilador, conseguindo unha clasificación IP50 contra o po e cero apagados térmicos durante 24 meses de despregamento.
1. O reto: operación sen ventilador en entornos industriais con moito po
Nas fábricas modernas, implantar a Intelixencia Artificial (IA) na periferia é fundamental para a inspección de calidade en tempo real e a visión por ordenador. Non obstante, os entornos industriais son notoriamente hostís.
O ordenador Edge AI do noso cliente utilizaba procesadores de alto rendemento que xeraban unha cantidade considerable de calor baixo carga máxima. A súa carcasa estándar de acero con ventiladores de refrigeración integrados sufría dunha acumulación masiva de po no interior do chasis. En cuestión de meses, limaduras metálicas condutoras e partículas finas de po obstruían os ventiladores e asentábanse na placa de circuito impreso (PCB), provocando curtos circuítos, redución térmica da velocidade do CPU (thermal throttling) e reinicios frecuentes do sistema.
[Carcasa estándar con ventiladores] ──(Po e limaduras metálicas procedentes da fábrica)── [Ventiladores obstruídos, redución térmica da velocidade (92 °C) e fallo do sistema]
Para sobrevivir, o dispositivo necesitaba un enclosure sen ventiladores ao 100 %, hermético capaz de disipar pasivamente o calor a través das súas paredes exteriores, ao tempo que protexía a PCB interna do po condutor.
2. Enxeñaría da solución: Chasis de aluminio extruído con refrigeración pasiva
Como fábrica OEM especializada, o noso equipo de enxeñaría deseñou, desde cero, un chasis de refrigeración híbrido e integrado, combinando extrusión de aluminio de precisión e fabricación CNC de chapa metálica .
O noso deseño: Aletas de aluminio extruídas 6063-T5 + Bloque térmico interno CNC + Panel frontal cortado a láser 5052 (sen ventilador e a prueba de po)
Extrusión de alta condutividade térmica
Extruímos o corpo principal en aluminio da aleación 6063-T5, escollida pola súa elevada condutividade térmica (201 W/(m·K)) e rigidez mecánica. A superficie exterior presenta aletas de refrigeración profundas e personalizadas (disipador térmico) para maximizar a disipación do calor área.
Bloques térmicos internos CNC

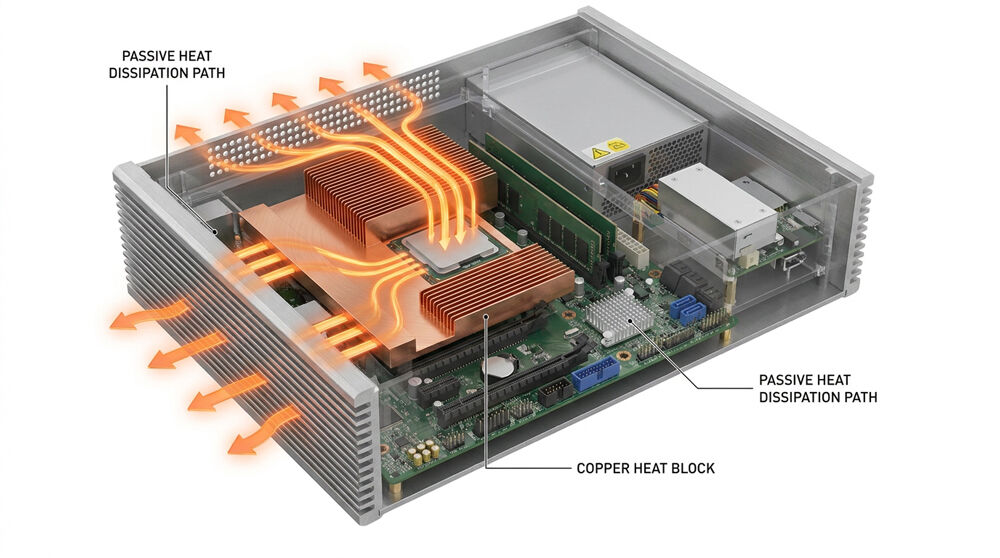

Mediante fresado CNC de múltiples eixes, fabricamos pedestais internos personalizados de aluminio que entran en contacto perfecto co procesador e os MOSFET do PCB exclusivo do cliente mediante almohadillas térmicas de alto rendemento. Isto creou un percorrido térmico directo e de baixa resistencia desde os chips até as aletas de extrusión externas.
Personalización precisa do panel de chapa metálica
Os paneis frontal e traseiro foron estampados en aluminio grao 5052. Mediante corte automático con láser de fibra e fresado CNC, conseguimos recortes precisos e sen rebabas das portas de entrada/saída (DB9, RJ45, USB-C, HDMI), adaptados perfectamente ás portas do PCB.
Acabado superficial anodizado premium
O recinto final foi anodizado en negro areado. A anodización non só mellora a dureza superficial e a resistencia aos rascos, senón que tamén mellora a emisividade térmica da superficie de aluminio, aumentando a eficiencia da radiación térmica un 15%.
Validación térmica e estrutural rigorosa
Antes da produción en masa, os recintos prototipo sometéronse a probas en cámara térmica baixo condicións de carga de fábrica simuladas:
CPU Temperatura central |
Proba de carga completa (ambiente a 35 °C) |
92 °C (limitación de rendimento) |
64 °C (estable) |
Descenso térmico de 28 °C - Evita a lentitude do sistema. |
Protección contra o po |
IEC 60529 (Clasificación IP50) |
IP20 (Entrada de po) |
IP50 (Estanca ao po) |
Totalmente estanco contra partículas metálicas condutoras. |
Taxa de disipación térmica |
Análise radiativa e convectiva |
N/A |
Eficiencia do 99,2 % |
Transferencia pasiva de calor que iguala os deseños con ventiladores activos. |
Resistencia a sal |
Ensaio de corrosión ISO 9227 |
N/A |
Aprobado (240 horas) |
O revestimento anticorrosivo previne a oxidación da superficie. |
O impacto: Tempo de inactividade nulo, escalado máis rápido no mercado
A estandarización nas nosas caixas personalizadas de disipadores de calor de aluminio extruído permitiu ao noso cliente transformar as súas ofertas de hardware industrial:
100 % sen mantemento
: Ao pasar a un sistema de refrigeración pasiva sen ventiladores, as súas unidades de IA de bordo xa non requiren limpezas periódicas nin substitucións dos ventiladores, reducindo así as chamadas de mantemento a cero absoluto.
Extensión da vida útil en 3 veces
: Unha temperatura de funcionamento máis baixa dos chips ampliou o MTBF (tempo medio entre fallos) da placa de circuito impreso integrada de 18 meses a máis de 5 anos.
Despregue rápido á escala
: Coa súa carcasa IP50 antipoeira, duradeira e altamente condutiva, o cliente gañou un contrato masivo para despregar máis de 12.000 unidades en fábricas intensivas de fresado CNC en América do Norte e Alemaña.
Necesita un disipador de calor personalizado de alto rendemento, unha carcasa de aluminio por extrusión ou unha carcasa personalizada de chapa metálica para PCB? Na nosa instalación certificada segundo a norma ISO 9001:2015, ofrecemos unha solución integral e única, desde o deseño das ferramentas de extrusión ata o mecanizado CNC e o acabado superficial personalizado.
