الجمهور المستهدف: مهندسو إنترنت الأشياء الصناعي، ومصممو الأجهزة، ومبرمجو الأنظمة المضمنة، ومديرو المشتريات في مجالات الأتمتة والروبوتات والاتصالات السلكية واللاسلكية.
العميل
التحدي
الحل
النتائج
انخفضت درجات حرارة وحدة المعالجة المركزية (CPU) بمقدار 28°م تحت أقصى حمل معالجي، مما مكّن من التشغيل المستقر دون مراوح، وتحقيق تصنيف IP50 ضد غبار، وانعدام حالات الإيقاف الحراري على مدى 24 شهرًا من التشغيل الفعلي.
1. التحدي: التشغيل بدون مراوح في بيئات المصانع عالية الغبار
في مصانع التصنيع الحديثة، يُعد نشر أنظمة الذكاء الاصطناعي (AI) عند الحافة أمرًا بالغ الأهمية لفحص الجودة والرؤية الآلية في الوقت الفعلي. ومع ذلك، فإن البيئات الصناعية تُعرف بقسوتها الشديدة.
استخدم جهاز العميل لمعالجة الذكاء الاصطناعي على الحافة (Edge AI) معالجات عالية الأداء أنتجت حرارةً كبيرةً عند التحميل الكامل. وعانى الغلاف الفولاذي الجاهز المزوَّد بمراوح تبريد مدمجة من تراكم هائل للغبار داخل الهيكل. وفي غضون أشهر، انسدت المراوح برقائق معدنية موصلة وغبار دقيق، واستقر هذا الغبار على لوحة الدوائر المطبوعة (PCB)، ما تسبب في حدوث دوائر قصيرة، وتقليل أداء وحدة المعالجة المركزية (CPU) بسبب ارتفاع الحرارة، وانقطاع متكرر للنظام.
[غلاف تبريد قياسي بمراوح] ──(غبار المصنع ورقائق المعدن)── [مراوح مسدودة، وتقليل أداء وحدة المعالجة المركزية بسبب ارتفاع الحرارة (٩٢°م) وانقطاع النظام]
لكي ينجو الجهاز، احتاج إلى غلاف محكم الإغلاق خالٍ تمامًا من المراوح يُمكنه تبديد الحرارة سلبيًّا عبر جدرانه الخارجية، مع حماية لوحة الدوائر المطبوعة الداخلية من الغبار الموصل.
٢. هندسة الحل: هيكل التعريج الألومنيومي للتبريد السلبي
وبصفتنا مصنِّعًا أصليًّا متخصصًا (OEM)، صمّم فريق هندستنا هيكل تبريد متكامل هجينيًّا من الصفر، يجمع بين بثق الألومنيوم الدقيق و تصنيع الصفائح المعدنية باستخدام آلات التحكم الرقمي بالحاسوب (CNC) .
تصميمنا: زعانف ألمنيوم مُستخرجة من سبيكة 6063-T5 + كتلة حرارية داخلية مصنوعة باستخدام ماكينة التحكم العددي بالحاسوب (CNC) + لوحة أمامية مقطوعة بالليزر من سبيكة الألمنيوم 5052 (خالية من المراوح ومضادة للغبار)

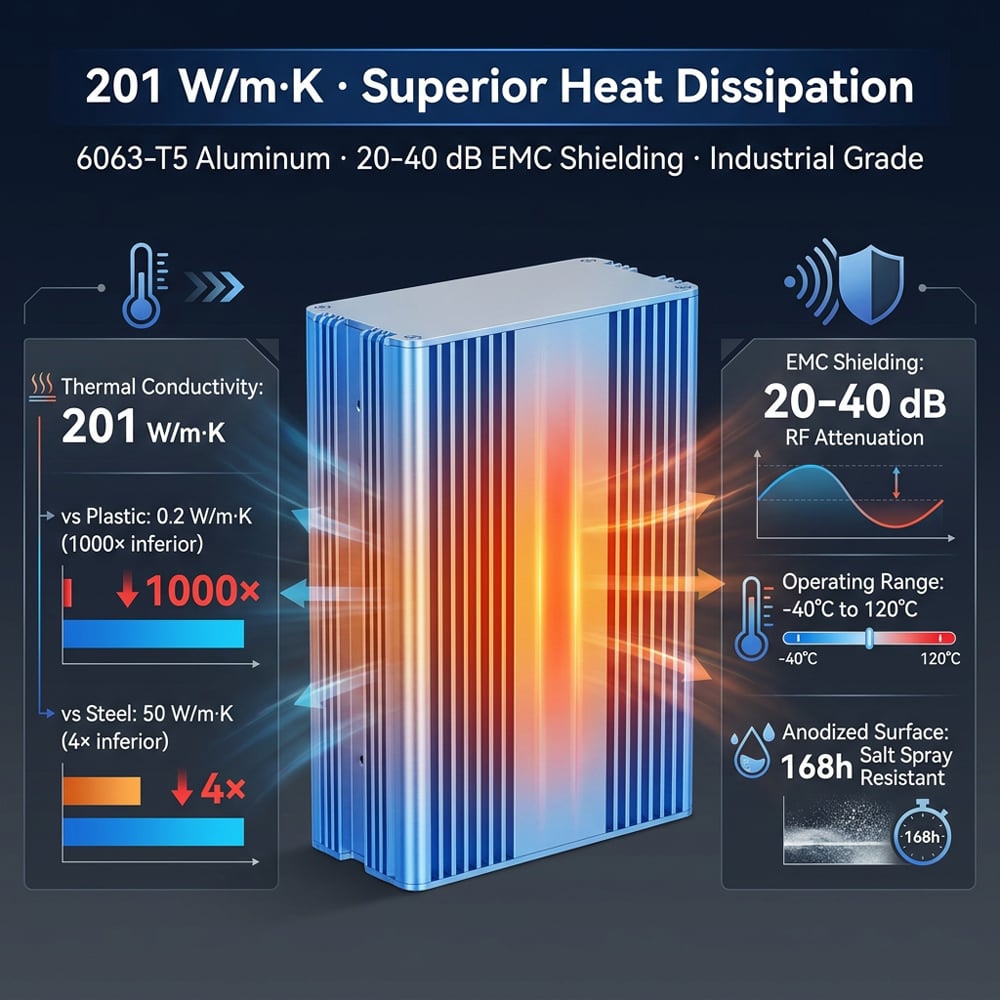

استخلاص حراري عالي الكفاءة

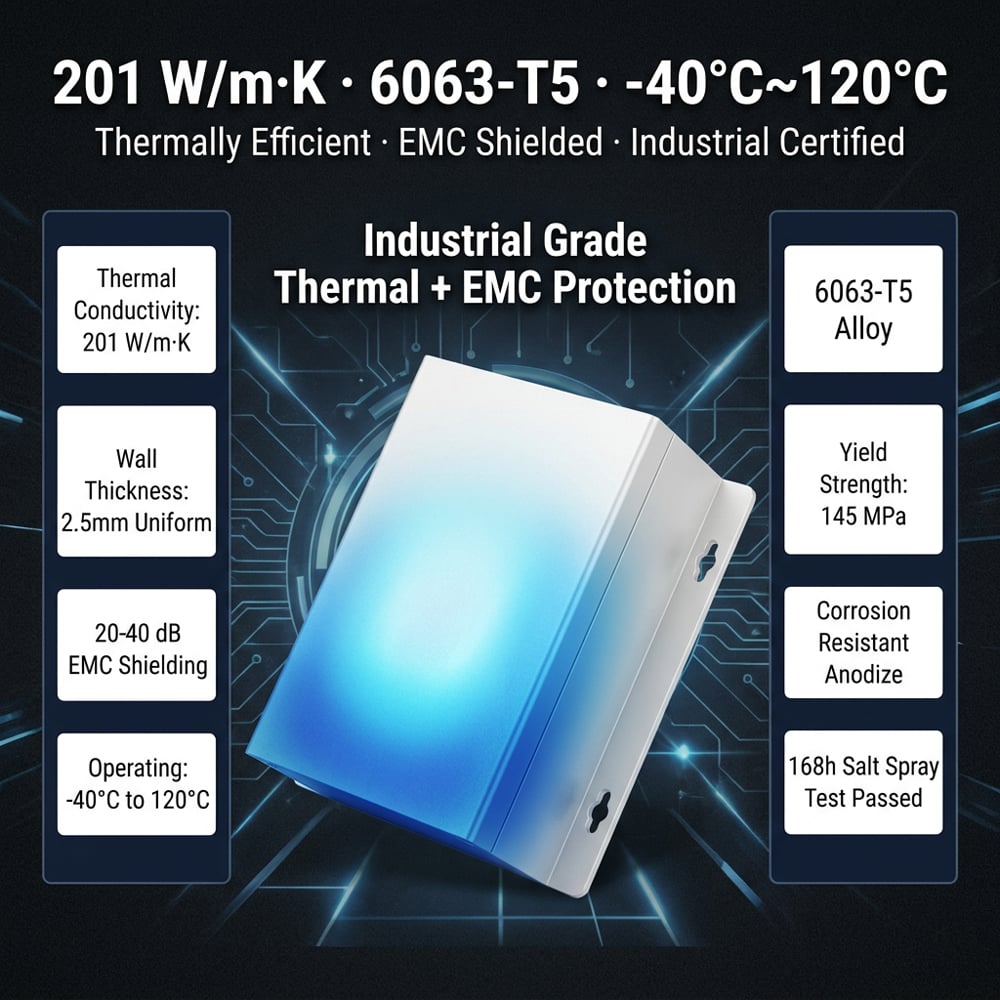

قمنا باستخلاص الهيكل الرئيسي من سبيكة الألمنيوم 6063-T5، التي تم اختيارها لموصلتيها الحرارية العالية (201 واط/(م.ك)) ولصلابتها الميكانيكية. وتتميز السطح الخارجي بزعانف تبريد عميقة ومُصمَّمة خصيصًا وفق حسابات هندسية دقيقة (مشتِّت حراري) لتعظيم إمكانية تبديد الحرارة. المنطقة.

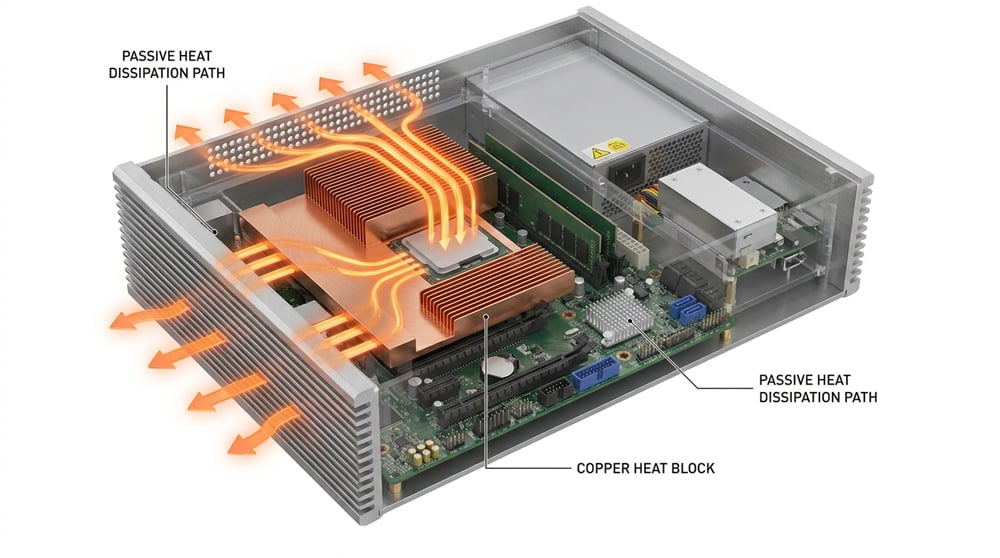

كتل حرارية داخلية مصنوعة باستخدام ماكينة التحكم العددي بالحاسوب (CNC)
وباستخدام التفريز متعدد المحاور بواسطة ماكينة التحكم العددي بالحاسوب (CNC)، صنعنا دعائم داخلية مخصصة من الألمنيوم تتلامس بدقة مع المعالج وعناصر الـ MOSFET في اللوحة الإلكترونية الخاصة بالعميل (PCB) عبر وسادات حرارية عالية الأداء. وبذلك أنشأنا مسارًا حراريًّا مباشرًا ومنخفض المقاومة يمتد من الشرائح الإلكترونية إلى الزعانف الخارجية المستخلصة.

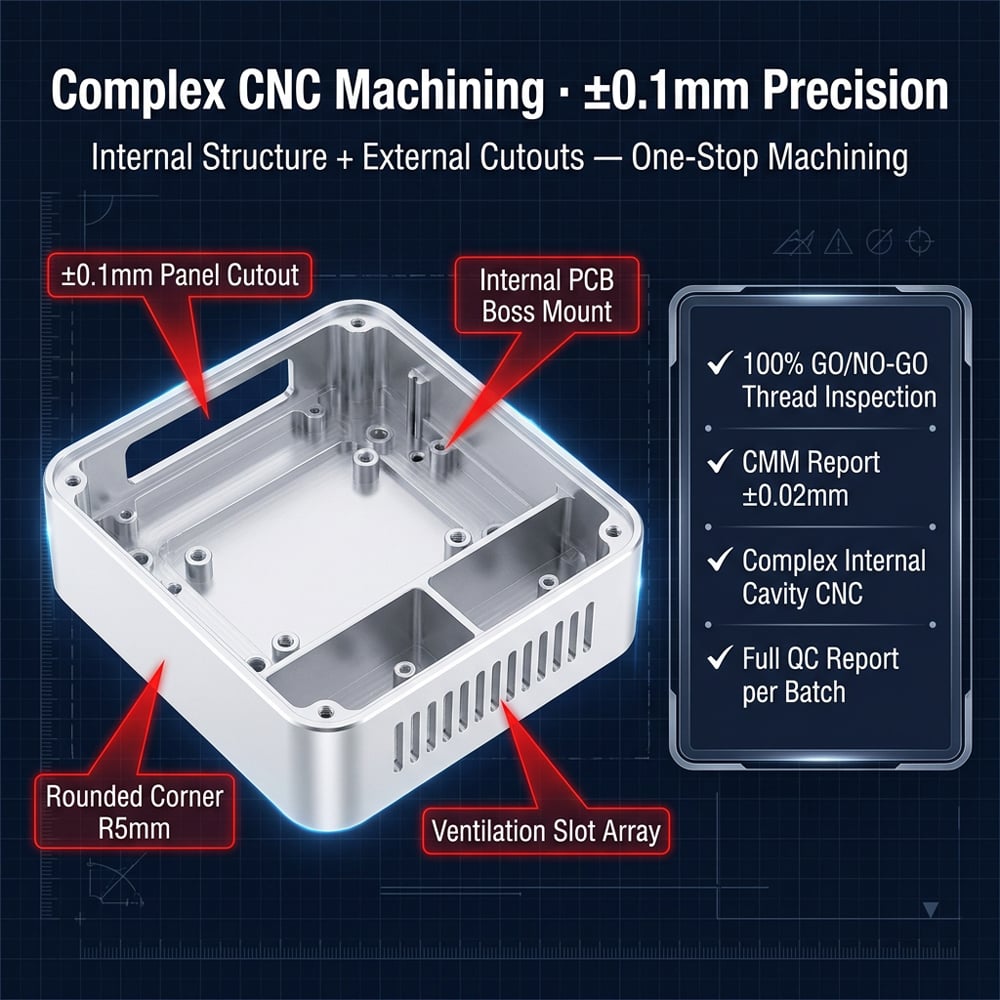

تخصيص دقيق للوحات المعدنية المسطحة
تم تصنيع اللوحتين الأمامية والخلفية من سبيكة الألمنيوم الدرجة 5052. وباستخدام قص الليزر الليفي الآلي والتفريز باستخدام ماكينة التحكم العددي بالحاسوب (CNC)، حققنا فتحات دقيقة وخالية من الحواف الحادة لمخارج الإدخال/الإخراج (I/O) (مثل منفذ DB9، ومنفذ RJ45، ومنفذ USB-C، ومنفذ HDMI)، بحيث تتناسب تمامًا مع مواضع المنافذ على اللوحة الإلكترونية (PCB).
تشطيب سطحي ممتاز بالأنودة
كان الغلاف النهائي مُعَالَجًا بالأنودة بلون أسود مُنفَثّ. وتُحسِّن عملية الأنودة ليس فقط صلادة السطح ومقاومته للخدوش، بل تُعزِّز أيضًا الانبعاثية الحرارية لسطح الألومنيوم، مما يرفع كفاءة إشعاع الحرارة بنسبة ١٥٪.
تحقق صارم من الأداء الحراري والهيكلي
وقبل الإنتاج الضخم، خضع غلاف النموذج الأولي لاختبارات في غرفة حرارية تحت ظروف حمل مُحاكاة لبيئة المصنع:
CPU درجة الحرارة الأساسية |
تشغيل كامل التحميل (في درجة حرارة محيطة ٣٥°م) |
٩٢°م (حدوث التقييد الحراري) |
٦٤°م (استقرار النظام) |
انخفاض حراري قدره ٢٨°م — يمنع تباطؤ أداء النظام. |
حماية من الغبار |
معيار الآي إي سي ٦٠٥٢٩ (تصنيف الحماية IP50) |
IP20 (دخول الغبار) |
IP50 (مضاد للغبار) |
مُغلَق بالكامل ضد الجسيمات المعدنية الموصلة. |
معدل تبدد الحرارة |
تحليل الإشعاعي والحمل الحراري |
غير متوفر |
كفاءة 99.2% |
نقل حراري سلبي يطابق تصاميم المراوح النشطة. |
مقاومة رشاش الملح |
اختبار التآكل وفق معيار ISO 9227 |
غير متوفر |
ناجح (240 ساعة) |
تمنع طبقة الطلاء المضادة للتآكل أكسدة السطح. |
الأثر: انعدام وقت التوقف، وتسريع التوسع في السوق
أدى توحيد استخدام أغلفة مبرِّدات الألومنيوم المُستخرَجة حسب الطلب إلى تمكين عميلنا من تحويل عروضه من المعدات الصناعية:
خالي تمامًا من الصيانة
: وبالانتقال إلى نظام تبريد سلبي بلا مراوح، لم تعد وحدات الذكاء الاصطناعي الحافة الخاصة بهم بحاجة إلى تنظيف أو استبدال المراوح بشكل دوري، ما خفض عدد عمليات الصيانة إلى الصفر المطلق.
تمديد عمر الخدمة ثلاث مرات
: وساهم خفض درجات حرارة الشرائح أثناء التشغيل في زيادة متوسط زمن التشغيل قبل الفشل (MTBF) للوحة الدوائر المطبوعة المدمجة من ١٨ شهرًا إلى أكثر من ٥ سنوات.
نشر سريع على نطاق واسع
: وبفضل غلافها المقاوم للغبار وفق تصنيف IP50، والمتين للغاية، والموصل الحراري العالي، فاز العميل بعقد ضخم لنشر أكثر من ١٢٠٠٠ وحدة في مصانع التشغيل الآلي بالقطع المعدني (CNC) الثقيلة عبر أمريكا الشمالية وألمانيا.
هل تحتاج إلى مبرِّد مخصص عالي الأداء، أو غلاف معدني من الألومنيوم مُستخرَج حسب الطلب، أو غلاف لوحة دوائر مطبوعة (PCB) مصنوع من صفائح معدنية مقطوعة حسب الطلب؟ في مرافقنا المعتمدة وفق معيار ISO 9001:2015، نقدِّم حلًّا متكاملاً واحدًا يشمل تصميم أدوات الاستخلاص، والتشكل بالآلات الرقمية (CNC)، والتشطيب السطحي المخصص.
