Der ultimative Leitfaden zum Entwurf kostengünstiger, maßgeschneiderter Gehäuse aus Blech

In der Welt des industriellen Designs und der Elektronik individuelle Blechgehäuse sind Gehäuse aus Blech die bevorzugte Lösung zum Schutz empfindlicher Komponenten. Sie bieten eine hervorragende Haltbarkeit, Abschirmung gegen elektromagnetische Störungen (EMI) sowie ein professionelles Erscheinungsbild im Vergleich zu Kunststoffalternativen. Ohne eine klare Strategie für Design for Manufacturing (DFM) die Konstruktion maßgeschneiderter Gehäuse

Als führender Hersteller TCJH Hardware hat bereits Hunderten von Ingenieuren geholfen, ihre Konstruktionsideen in die Realität umzusetzen. In diesem Leitfaden verraten wir branchenübliche Geheimnisse, wie Sie hochwertige Gehäuse entwerfen können, ohne die Fertigungskosten unnötig in die Höhe treiben zu lassen.

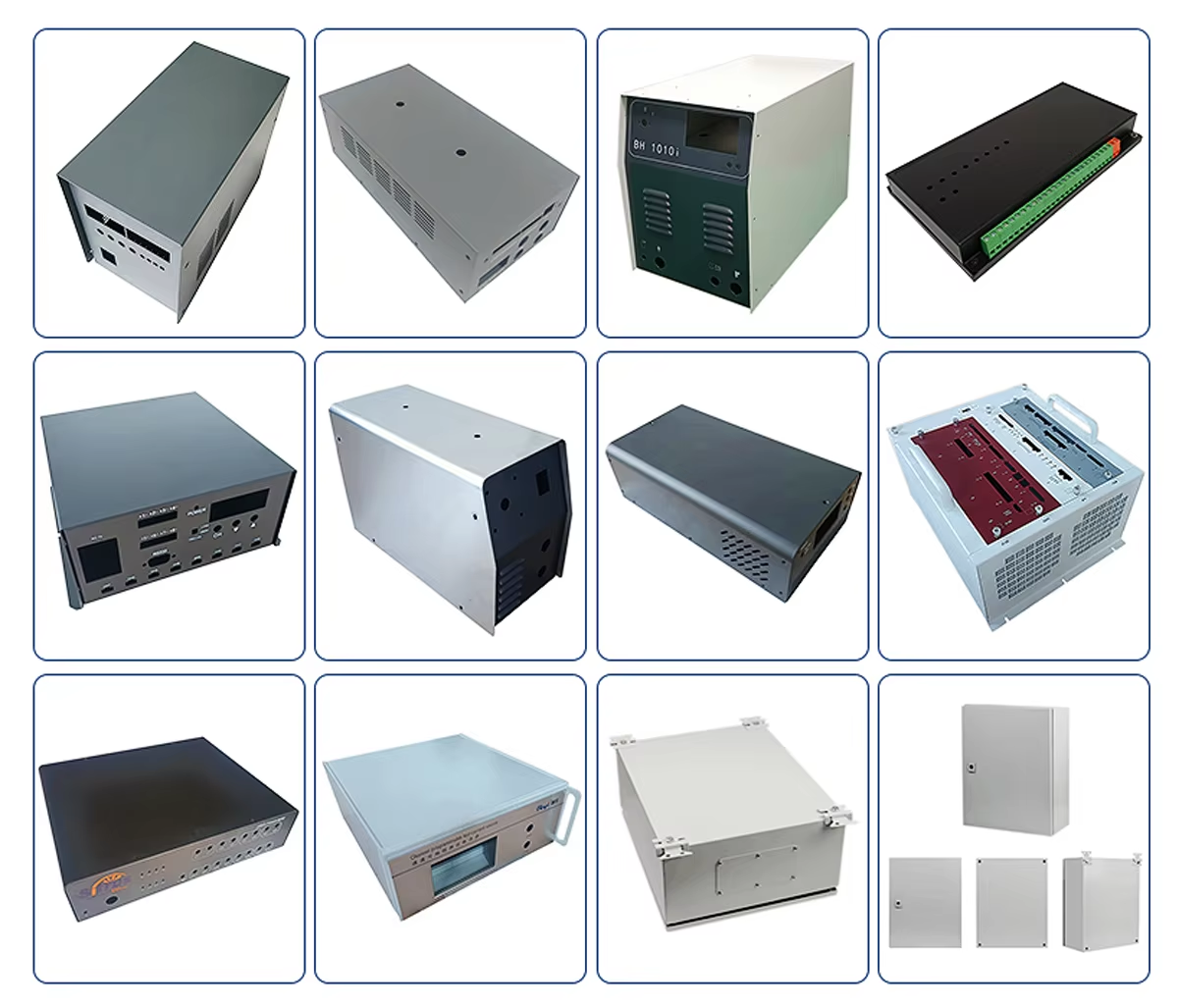

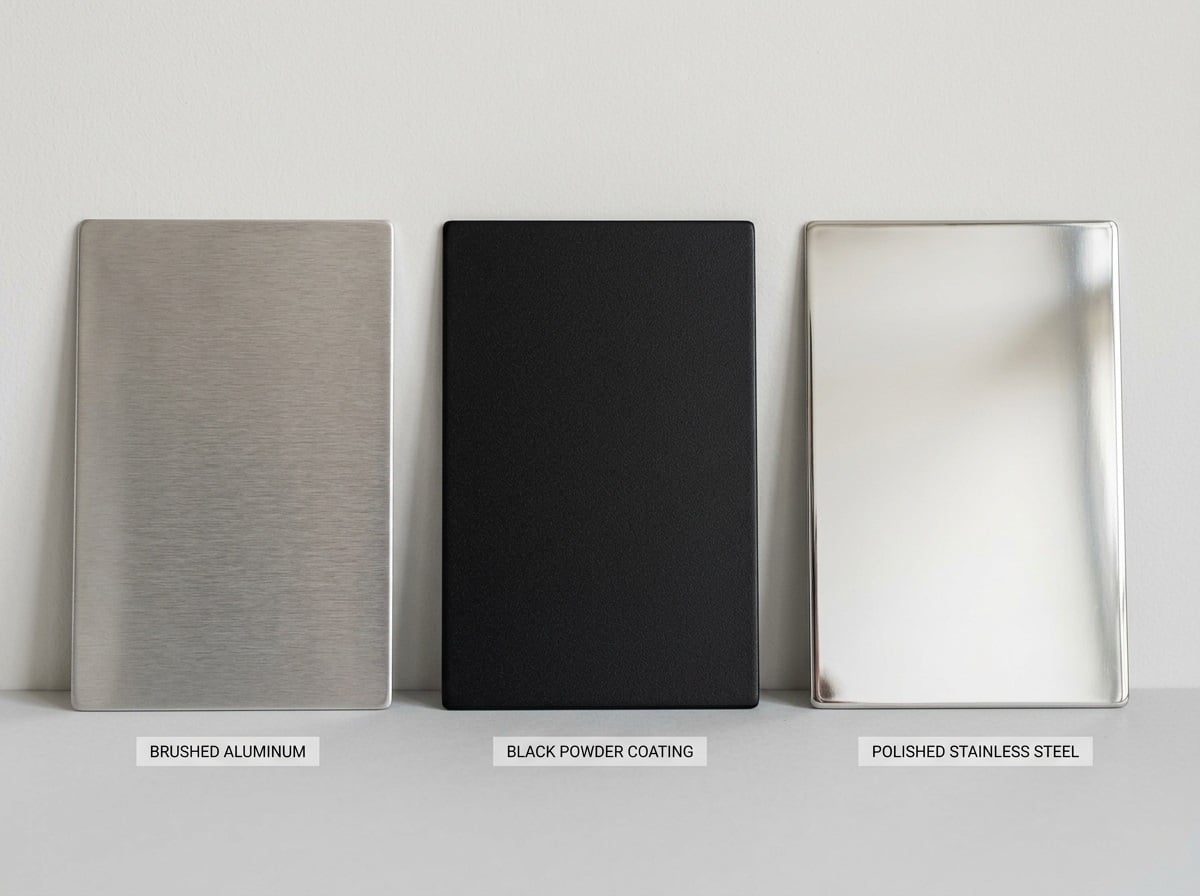

1. Materialauswahl: Festigkeit versus Budget

Die erste Entscheidung bei jedem Gehäuseprojekt betrifft das Material. Obwohl es verlockend ist, überdimensioniert zu konstruieren, kann die Auswahl des richtigen Materials für die jeweilige Umgebung bis zu 30 % an Rohmaterialkosten einsparen.

Aluminium (5052-H32)

• Ideal für Elektronik aufgrund seiner geringen Masse und hervorragenden Wärmeableitung. Es ist von Natur aus korrosionsbeständig und daher perfekt für die meisten Innenanwendungen sowie einige Außenanwendungen geeignet.

Kaltgewalzter Stahl (CRS)

• Die kostengünstigste Option für Gehäuse im Innenbereich, bei denen das Gewicht keine Rolle spielt. Allerdings erfordert es eine Oberflächenbehandlung (z. B. Pulverbeschichtung), um Rostbildung zu verhindern.

Edelstahl (304/316)

• Unverzichtbar für medizinische, lebensmittelgerechte oder raue maritime Umgebungen. Es ist teurer und schwieriger zu bearbeiten; verwenden Sie es daher nur dann, wenn dies ausdrücklich erforderlich ist.

Pro Tipp : Entwerfen Sie stets unter Berücksichtigung von Standard-Blechstärken . Beispielsweise sind 1,5 mm oder 2,0 mm gängige Lagergrößen. Die Konstruktion für eine nichtstandardmäßige Dicke (z. B. 1,8 mm) kann Ihren Lieferanten zwingen, das Material speziell zu bestellen, was sowohl die Lieferzeit als auch die Kosten erhöht.

2. Vereinfachen Sie Biegungen und Ausschnitte

Jede Biegung an einem Blechteil erfordert eine Einrichtung an der Abkantpresse. Je komplexer die Abfolge der Biegungen ist, desto höher sind die Lohnkosten.

Halten Sie Biegungen in dieselbe Richtung

• Gestalten Sie Ihr Gehäuse nach Möglichkeit so, dass die meisten Biegungen in einer einzigen Ebene erfolgen. Komplexe „Z-Biegungen“ oder Umkehrbiegungen erfordern spezielle Werkzeuge und mehrere Einrichtungsschritte.

Biegeradien gleichmäßig halten

• Die Verwendung desselben Radius für alle Biegungen ermöglicht es dem Hersteller, einen einzigen Satz Werkzeuge zu verwenden, wodurch der Produktionslauf deutlich beschleunigt wird.

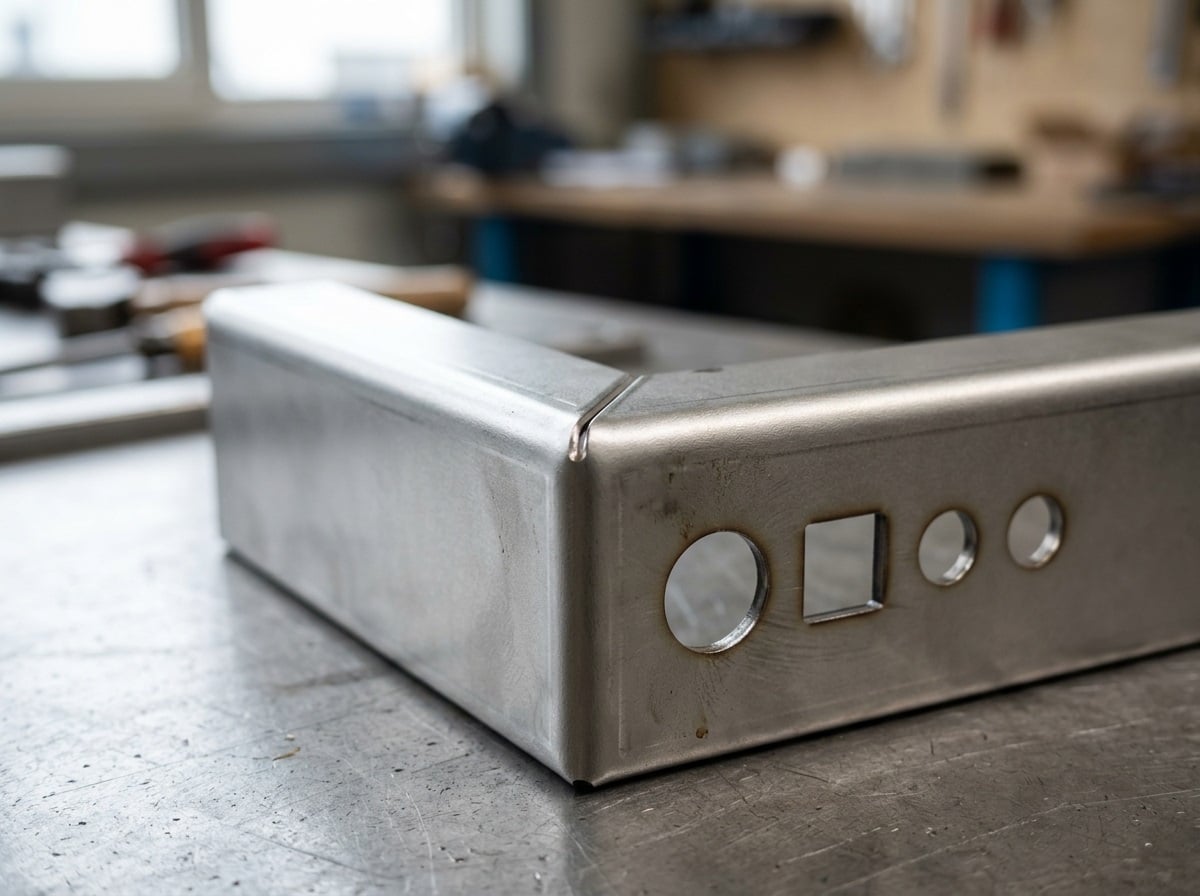

Effizienz des Laserschneidens

• Stellen Sie bei der Gestaltung von Aussparungen für Steckverbinder oder Displays sicher, dass diese mindestens um die Materialstärke von allen Biegekanten entfernt sind. Dadurch wird ein Aufspreizen oder eine Verformung während des Biegeprozesses verhindert und die Ausschussrate gesenkt.

3. Intelligentes Thermomanagement

Elektronik erzeugt Wärme, und ein gut gestaltetes maßanfertigtes Blechgehäuse muss diese ohne teure aktive Kühlkomponenten ableiten.

Lamellenlüftungsöffnungen

• : Statt einfacher Bohrungen sollten Lamellenlüftungsöffnungen in Betracht gezogen werden. Sie gewährleisten Luftstrom und verhindern gleichzeitig das Eindringen von Staub und Wasser – häufig entfällt dadurch die Notwendigkeit separater Kunststoff-Lüftungseinsätze.

Optimierte Lüfterhalterungen

• Falls Ihr Design einen Lüfter erfordert, integrieren Sie die Befestigungslöcher direkt in das Blechmuster. Dadurch entfällt die Notwendigkeit zusätzlicher Halterungen oder Adapter.

4. Hardware und Verbindungselemente: PEM-Muttern vs. Schweißen

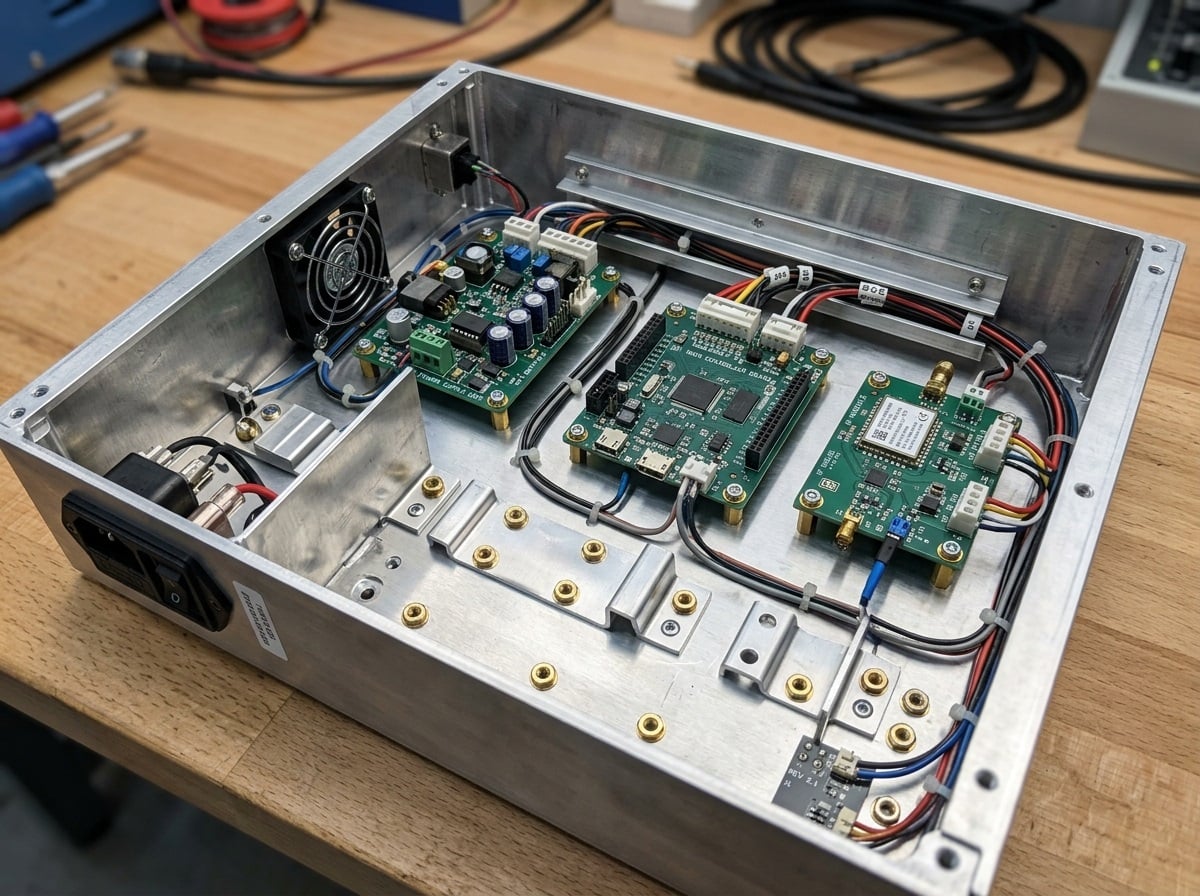

Die Art und Weise, wie Sie Ihre Gehäusekomponenten verbinden und interne Leiterplatten montieren, hat einen erheblichen Einfluss auf die Montagezeit.

Selbstverankernde Verbindungselemente (PEM-Muttern)

• Dies sind der Goldstandard für kundenspezifische Gehäuse. Sie werden in das Metall eingepresst und bieten hochfeste Gewindepunkte, ohne die durch Schweißen verursachte Wärmedehnung.

Vermeiden Sie übermäßiges Schweißen

• Obwohl Schweißen ein nahtloses Erscheinungsbild erzeugt, ist es arbeitsintensiv und erfordert häufig nachträgliches Schleifen und Polieren, um professionell zu wirken. Verwenden Sie nach Möglichkeit mechanische Verbindungen (Laschen und Nuten) oder Verbindungselemente.

5. Fazit: Die Kraft der frühen Zusammenarbeit

Die größten Kosteneinsparungen entstehen in der Entwurfsphase – nicht in der Produktionsphase. Durch die Anwendung dieser DFM-Prinzipien stellen Sie sicher, dass Ihr individuelle Blechgehäuse sind nicht nur funktional und langlebig, sondern auch wirtschaftlich in der Herstellung.

Bei TCJH Hardware , wir sind spezialisiert auf Präzision metallstanzen , CNC-Bearbeitung und Blechverarbeitung. Unser Ingenieurteam steht bereit, Ihre CAD-Dateien zu prüfen und Ihnen gezieltes Feedback zur Optimierung Ihres Designs für die Serienfertigung zu geben.

Bereit, Ihr nächstes Projekt zu starten? Kontaktieren Sie uns noch heute für eine kostenlose DFM-Prüfung und ein Angebot.
