Die Uiteindelike Gids vir die Ontwerp van Kosten-doeltreffende Aangepaste Plaatmetaalbehousings

In die wêreld van industriële ontwerp en elektronika, aangepaste blekbehuisings is bladmetaalbehuisings die voorkeur-oplossing vir die beskerming van sensitiewe komponente. Hulle bied uitstekende duursaamheid, EMI-skerming en ’n professionele voorkoms in vergelyking met plastiekalternatiewe. Nietemin kan die koste van aangepaste vervaardiging gou styg sonder ’n duidelike strategie vir Ontwerp vir Vervaardiging (DFM) ,

As 'n vooraanstaande vervaardiger, TCJH Hardware het honderde ingenieurs gehelp om hul ontwerpe te realiseer. In hierdie gids deel ons bedryfsgeheime oor hoe om hoë gehalte behuisings te ontwerp terwyl produksiekostes laag gehou word.

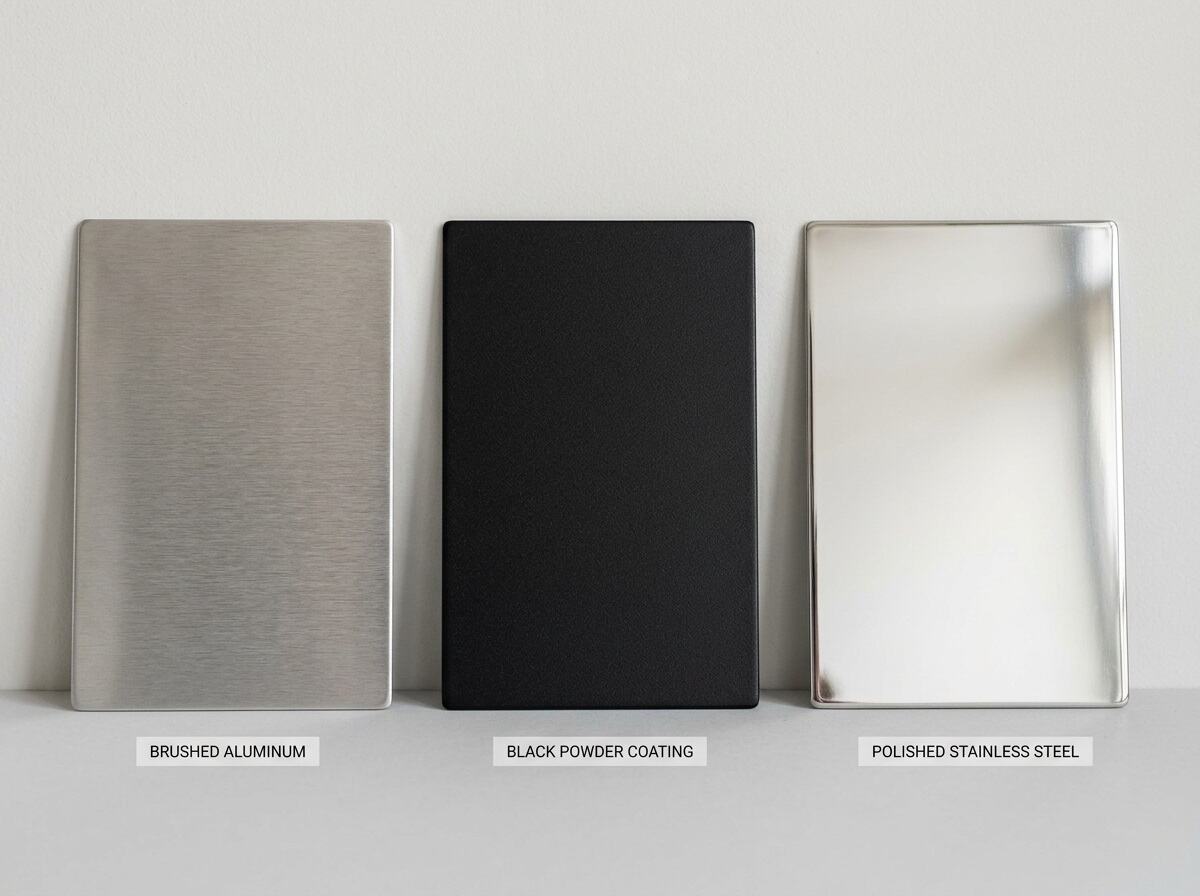

1. Materiaalkeuse: Sterkte teenoor begroting

Die eerste besluit in enige behuisingprojek is die materiaal. Al is dit verloklik om oor-ingenieurswerk te doen, kan die keuse van die regte materiaal vir die omgewing jou tot 30% op grondstofkostes bespaar.

Aluminium (5052-H32)

• Ideaal vir elektronika as gevolg van sy liggewig en uitstekende hitte-afvoer. Dit is natuurlik korrosiebestand, wat dit perfek maak vir die meeste binneshuise en sommige buiteshuise toepassings.

Koudgewalste Staal (CRS)

• Die koste-effektiefste opsie vir binneshuise behuising waar gewig nie 'n probleem is nie. Dit vereis egter 'n afwerking (soos poeierbedekking) om roes te voorkom.

Roestvrystaal (304/316)

• Essentieel vir mediese, voedselgraad- of harsh seeomgewings. Dit is duurder en moeiliker om te bewerk, dus gebruik dit slegs wanneer dit streng noodsaaklik is.

Pro-Tip : Ontwerp altyd rondom standaard plaatmetaal-diktes . Byvoorbeeld, 1,5 mm of 2,0 mm is algemene voorraadgroottes. Om vir 'n nie-standaard dikte (soos 1,8 mm) te ontwerp, kan jou verskaffer dwing om spesiale materiaal te bestel, wat beide die lewertermyn en koste verhoog.

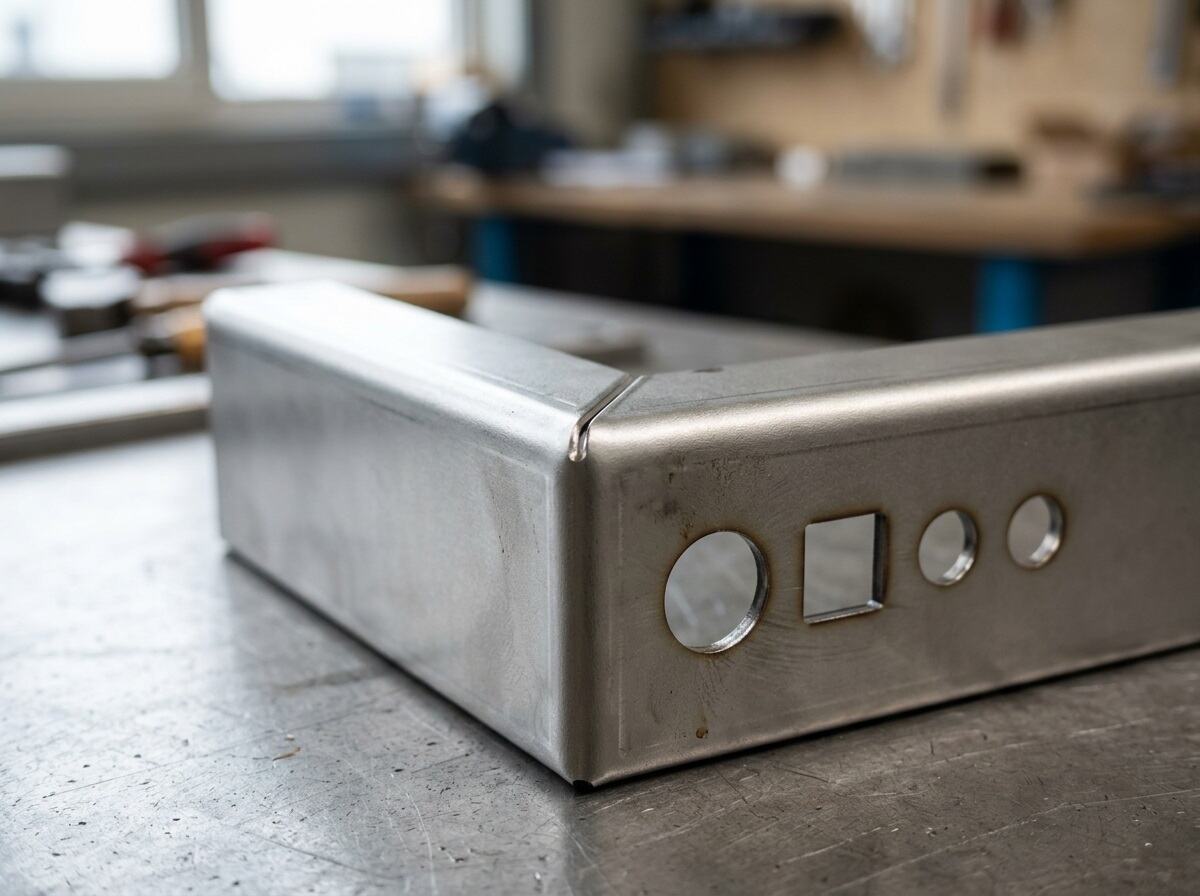

2. Vereenvoudig boë en uitsnydings

Elke boog in 'n stuk plaatmetaal vereis 'n opstelling op 'n persbreekmasjien. Hoe meer kompleks die boogreeks, hoe hoër die arbeidskoste.

Behou Boë in dieselfde Rigting

• Indien moontlik, ontwerp u behuising sodanig dat die meeste boë in 'n enkele vlak voorkom. Komplekse "Z-boë" of teenoorgestelde boë vereis gespesialiseerde gereedskap en verskeie opstellinge.

Behou Konsekwente Boogradiusse

• Die gebruik van dieselfde radius vir alle boë laat toe dat die vervaardiger 'n enkele stel gereedskap gebruik, wat die vervaardigingsproses aansienlik versnel.

Laseruitsnydingseffektiwiteit

• Wanneer u uitsnydings vir verbindingsstukke of vertonings ontwerp, moet u verseker dat hulle ten minste die materiaaldikte vanaf enige boëlyne af is. Dit voorkom "uitwye" of vervorming tydens die boëproses en verminder die afvalkoers.

3. Slim Termiese Bestuur

Elektronika genereer hitte, en 'n goed-ontwerpte aangepaste plaatmetaal omhulling moet dit bestuur sonder om duur aktiewe verkoelingskomponente by te voeg.

Gesplete Ventile

• In plaas van eenvoudige gate, oorweeg louwer-ventiele. Hulle verskaf lugvloei terwyl dit stof- en watertoegang voorkom, wat dikwels die behoefte aan afsonderlike plastiek-ventielinsetstukke elimineer.

Geoptimaliseerde ventilatorbevestigings

• Indien u ontwerp 'n ventilator vereis, integreer die bevestigingsgate direk in die plaatmetaalpatroon. Dit vermy die behoefte aan sekondêre steunbrakette of adapters.

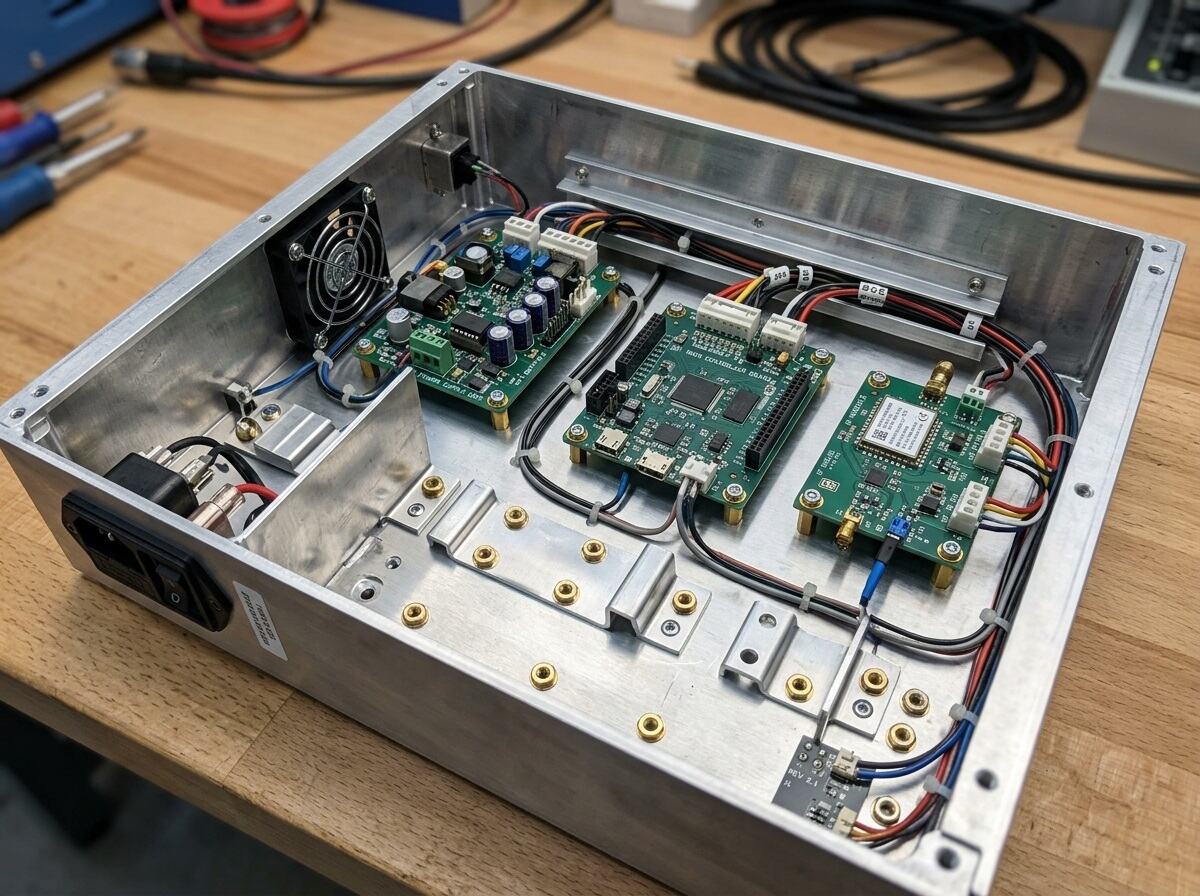

4. Hardeware en vasmaakmiddels: PEM-moere teenoor laswerk

Hoe u u behuisingkomponente saamvoeg en interne PCB’s bevestig, het ‘n geweldige impak op die monterings tyd.

Self-inhouende vasmaakmiddels (PEM-moere)

• Hierdie is die goue standaard vir aangepaste behuisings. Hulle word in die metaal ingedruk en verskaf hoë-sterkte-gewindepunte sonder die hittevervorming wat met laswerk geassosieer word.

Vermy oormatige laswerk

• Alhoewel laswerk ‘n naadlose voorkoms skep, is dit arbeidsintensief en vereis dit dikwels sekondêre slyp- en poliswerk om professioneel te lyk. Gebruik, waar moontlik, meganiese verbindinge (velle en gleuwe) of vasmaakmiddels.

5. Gevolgtrekking: Die krag van vroeë samewerking

Die grootste kostebesparings vind plaas tydens die ontwerpfase, nie die vervaardigingsfase nie. Deur hierdie DFM-beginsels toe te pas, verseker u dat u aangepaste blekbehuisings nie net funksioneel en duursaam is nie, maar ook ekonomies om te vervaardig.

By TCJH Hardware , ons spesialiseer in presisie metaalstempel , CNC-bewerking en plaatmetaalvervaardiging. Ons ingenieurspan is gereed om u CAD-lêers te ondersoek en spesifieke terugvoering te verskaf om u ontwerp vir massa-aflewering te optimaliseer.

Klaar om u volgende projek te begin? Kontak Ons Vandag vir 'n gratis DFM-onderhoud en kwotasie.
