لوحة دعم إلكترونية (PCB) كادت أن تُفسد طلبية بقيمة ٥٥٠٠٠٠ دولار أمريكي – عندما أصبحت المكونات الدقيقة «الخط الدفاعي الأخير» لمشروعيات أجهزة العرض عالية الجودة
دراسة حالة واقعية مع عميل مباشر لعلامة غربية
يوجد في مجال تصنيع الإلكترونيات الاستهلاكية سوء فهمٌ عنيدٌ مفاده أن الأجزاء الإنشائية تُعتبر أجزاءً سلعية، وأن الفائز هو من يقدم أقل سعر.
إلا أن أي مهندس معني بالأجهزة قد عاش تجربة إطلاق منتج راقٍ يدرك جيدًا أن الأمر ليس كذلك. إن لوحة دعم لوحة الدوائر المطبوعة (PCB) ليست مجرد قطعة قابلة للتبديل من الصفائح المعدنية يمكن شراؤها وفق السعر فقط. بل إنها مرتبطة ارتباطًا وثيقًا لا انفصام فيه بموثوقية المنتج في حال السقوط، وبسلامة الإشارات، وبامتثاله لمتطلبات التوافق الكهرومغناطيسي (EMC)، وإدارته الحرارية. فلوحة الدعم المصممة بدقة عالية تُقدِّم قيمةً تفوق بكثيرٍ قيمتها كمواد خام. أما لوحة الدعم غير المدروسة فقد تكلِّفك إطلاق المنتج بأكمله.
يعرض هذا المقال تعاونًا حقيقيًّا مع علامة تجارية غربية راقية متخصصة في أجهزة العرض — وهي علامة تنافس على جودة الصورة والموثوقية لا على السعر — ويبيّن كيف تحولت لوحة دعم لوحة الدوائر المطبوعة (PCB) الدقيقة من عنصرٍ ثانويٍّ إلى خط الدفاع الأخير للمنتج.

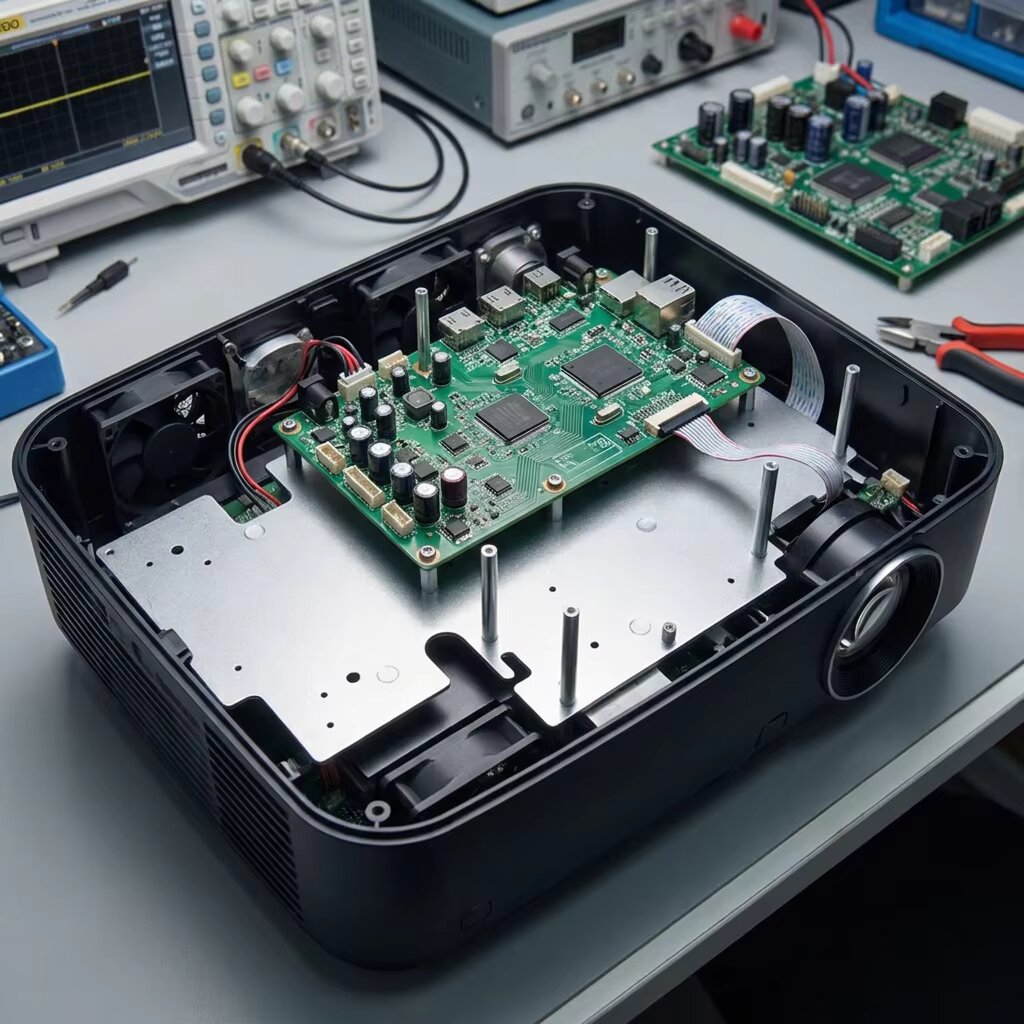

العميل جيم هو علامة تجارية متخصصة في أجهزة العرض ومقرها كاليفورنيا، وتتركّز حصريًّا على سوق أجهزة العرض المنزلية الفاخرة. منتجها الرئيسي هو جهاز عرض ثلاثي الليزر بدقة 4K وبزاوية إسقاط فائقة القِصَر، ويُباع بسعر ٣٤٩٩ دولارًا أمريكيًّا، وبحجم سنوي يبلغ نحو ٥٠٠٠٠ وحدة. وتتموضع علامته التجارية في مواجهة مباشرة مع الخطوط الفاخرة لشركتي سوني وجيه في سي. أما عملاؤها الأساسيون فهم عشاق أنظمة السينما المنزلية — أي النوع الذي ينتبه إلى بكسل واحد معطّل على شاشة بقياس ١٢٠ بوصة.
وخلافًا لمعظم العلامات التجارية، لا تعتمد العميل جي سي على مُصنِّعين للتصنيع الأصلي (ODMs). بل تمتلك فريق إدارة سلسلة التوريد الخاص بها، وتشتري المكونات مباشرةً من قاعدة عالمية مُختارة بعناية من الموردين. أما الأجزاء الإنشائية — مثل صفائح المعدن والصب بالقالب والقولبة بالحقن — فيتولى فريق الهندسة الميكانيكية الداخلي التابع للعلامة التجارية إدارتها مباشرةً.
خلال الجولة النهائية لاختبار الموثوقية قبل إطلاق الإنتاج الضخم للمنتج الجديد في أواخر عام ٢٠٢٣، ظهرت ثلاث حالات فشل حرجة واحدة تلو الأخرى:
حالة الفشل رقم ١: اختبار السقوط. وفقاً للمعيار الداخلي للعلامة التجارية الخاص بالموثوقية — الذي يفوق الحد الأدنى التنظيمي المفروض من لجنة الاتصالات الفيدرالية (FCC) والمعايير الأوروبية (CE) — خضع الجهاز لاختبار السقوط من ارتفاع ١٫٠ متر على ستة أوجه. وانزاح لوحة تشغيل DMD بمقدار ٠٫٣٥ مم بالنسبة إلى محرك العدسات البصرية. وفي حالة جهاز عرض بدقة ٤K بسعر ٣٤٩٩ دولاراً أمريكياً، فإن هذه النتيجة كارثية. فعدم اصطفاف بكسلات بمستوى الميكرون يتضخّم ليُنتج تشويشًا مرئيًّا للعين البشرية على شاشة بحجم ١٢٠ بوصة.
الفشل الثاني: تدهور سلامة إشارة HDMI 2.1. أثناء اختبار نقل الإشارات بدقة ٤K وبمعدل تحديث ١٢٠ هرتز عند أقصى عرض نطاق ترددي، عانت كابل الشريط المرن (FPC) المتصل بين لوحة HDMI الفرعية واللوحة الأم من إجهاد إضافي بسبب الانحناء الدقيق في الدعامة. ما أدى إلى انغلاق رسم العين التمثيلي في النطاقات الترددية العالية. أما العَرَض الظاهري للمستخدم فهو: «ظهور شاشة سوداء عابرة لمدة ثانية أو ثانيتين من حين لآخر». ويُظهر عملاء المسارح المنزلية عالية الجودة صفر تحمّل لأي انقطاع في العرض.
الفشل الثالث: فشل نظام إدارة الحرارة. عند تشغيل جميع مصادر الضوء الليزرية الثلاثة عند أقصى طاقتها، قد تصل درجة حرارة لوحة مشغل DMD إلى ٧٨°م. وكانت القاعدة الأصلية تثبت لوحة المشغل بشكل مباشر مقابل لوحة مصدر الطاقة مع فراغ لا يتجاوز ٢٫٥ مم — ما يشكل مثالاً كلاسيكيًا لفخ محلي للحرارة. وبعد ٣ ساعات من التشغيل المتواصل، تجاوزت درجة حرارة لوحة المشغل عتبة الـ ٩٠°م، مما أدى إلى تفعيل آلية التحكم الحراري (Thermal Throttling) وانخفاض شدة الإضاءة بنسبة ٣٠٪.
نطاق الفشل |
أداء التصميم الأصلي |
السبب الجذري |
الدقة في التوجيه |
الانحراف النسبي بين لوحة DMD ومحرك النظام البصري: ±٠٫٢ مم |
قالب واحد في محطة واحدة مع تحديد الموضع يدويًّا؛ دون وجود نظام مرجعي موحَّد أو إطار عمل لمواصفات الهندسة الهندسية والتفاضلية (GD&T) |
الصلابة الهيكلية |
تشوه بلاستيكي بمقدار ٠٫٣٥ مم عند السقوط من ارتفاع ١٫٠ م |
صلب من نوع SPCC بسماكة ١٫٠ مم، بدون أي عناصر تقوية؛ وأقل تردد طبيعي له لا يتجاوز ٥٢ هرتز |
إدارة الحرارة |
زيادة درجة حرارة لوحة المشغل بمقدار ١٥°م |
لم تراعَ في تصميم القاعدة أي تنسيق مع التصميم الحراري؛ بل اعتمد بالكامل على راحة التجميع |
دعامة توجيه الكابلات |
مسافة عدم دعم كابل المرن المسطّح (FPC) تبلغ 38 مم؛ دون دعم في منتصف المسافة |
تجاهلت تصميمات القاعدة تمامًا متطلبات نصف قطر الانحناء العالي السرعة لكابل المرن المسطّح (FPC) ومتطلبات تخفيف الإجهاد |
التوصيل بالأرض لضمان التوافق الكهرومغناطيسي (EMC) |
تباين مقاومة التوصيل بالأرض بشكل كبير عبر لوحات الدوائر المطبوعة (PCBs)، لتصل إلى ذروتها عند 25 ملي أوم |
لا توجد شبكة موحدة للتوصيل بالأرض؛ بل اعتمدت على نقطة توصيل واحدة عبر برغي |
كان نائب رئيس قسم الهندسة لدى العميل واضحًا جدًّا: يجب إيجاد حلٍ قابلٍ للتحقق منه للمشكلات الثلاث خلال ثلاثة أسابيع، وإلا ستُفعَّل عملية تقييم المورِّد البديل — مما سيؤخّر إطلاق المنتج لمدة لا تقل عن ربع سنة
وبالنسبة للعميل جيم، كان المقصود بذلك:
المخاطر المحدقة بالوحدات الخمسة آلاف الأولى المُطلوبة مسبقًا من حيث التسليم (قيمة الطلب حوالي ٥٥٠ ألف دولار أمريكي)
نافذة إطلاق المنتج الجديد التي قد تُفقد أمام المنافسين حوالي ٣٠٠ ألف دولار أمريكي من الاستثمارات الأولية في القوالب وتكاليف الهندسة غير المتكررة (NRE) المعرضة لخطر التحول إلى تكاليف غارقة
عندما عثر فريق سلسلة التوريد لدى العميل جيم على شركتنا عبر جهات اتصال صناعية، كان المورد الأصلي قد حاول بالفعل إجراء تعديلين على القالب — لكن كلا التعديلين فشل في اجتياز عملية التحقق الداخلية للعلامة التجارية. وبقيت ثمانية عشر يومًا فقط.
وبعد استلامنا الوحدة الكاملة من العميل، والنماذج ثلاثية الأبعاد للتجميع، والتقارير الكاملة للاختبارات، لم نلجأ أولًا إلى أداة التصميم بمساعدة الحاسوب (CAD). بل بدأنا أولًا ببناء نموذج تحليل العناصر المحدودة (FEA) الكامل للتجميع وتعاملنا مع المشكلة من ثلاثة أبعاد متوازية هي:
الديناميكا الإنشائية
١: تحليل الاستجابة الوضعية والتوافقية للدعامة-المحرك البصري- تركيب الدوائر المطبوعة . حددنا التردد الطبيعي الأول للدعامة الأصلية عند ٥٢ هرتز — وهو ضمن نطاق الطاقة السائد لاهتزازات النقل اللوجستي (٢٠–٨٠ هرتز). وكان هذا هو السبب الفيزيائي الجذري لانحراف الاختبار الساقط.
محاكاة الحرارة-السيال
٢: نمّذنا تأثير الدعامة على تدفق الهواء الداخلي استنادًا إلى تخطيط مروحة الوحدة وتصميم القنوات. وأكّدنا أن لوحة السائق كانت تقع في منطقة ميتة، وأن الفجوة البالغة ٢٫٥ مم بينها وبين لوحة وحدة إمداد الطاقة أحدثت اقترانًا حراريًّا زاد من حدة المشكلة.
تحليل سلامة الإشارة
٣: نمّذنا نصف قطر انحناء كابل HDMI 2.1 المرن (FPC) وظروف دعمه. وأكّدنا أن المسافة غير المدعومة البالغة ٣٨ مم كانت السبب الرئيسي للاحتواء عالي التردد — وهي تتجاوز الإرشادات التصميمية الموصى بها لكابلات FPC عند معدلات نقل البيانات ٤٨ جيجابت/ثانية.
والاستنتاج الذي قدمناه أحدث صدىً عميقًا لدى فريق الهندسة الخاص بالعميل جيم:
لم تكن المشكلة في مادة القوس. بل كانت الحاجة إلى إعادة التفكير في التخطيط الهيكلي الداخلي بالكامل. فإذا قمنا فقط بتغيير المواد دون إعادة تصميم التخطيط، فحتى الميزانية غير المحدودة لن تحل أكثر من 40% من المشكلة على أقصى تقدير. وعليه، كان لا بد من إعادة التفكير في دور القوس داخل النظام.

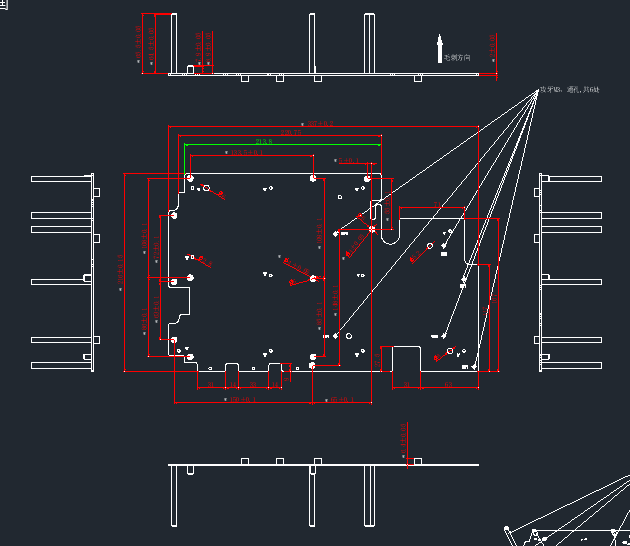

قرار التصميم |
الحل المحدَّد |
المبررات الهندسية |

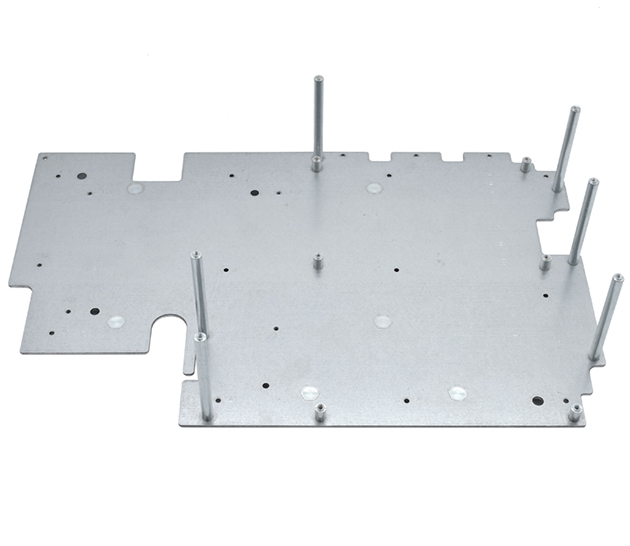

ترقية المادة |
الفولاذ المقاوم للصدأ من النوع SUS301، بسماكة ١,٥ مم |
مقاومة الخضوع ≥٣٣٠ ميغاباسكال؛ وحدّ التعب يساوي تقريبًا ثلاثة أضعاف حد التعب الخاص بمعدن SPCC. ويُوفِّر الفولاذ المقاوم للصدأ من النوع SUS301، عند حالته المشغولة على البارد (من حالة نصف صلبة إلى حالة صلبة تمامًا)، خصائص استثنائية مقاومة للارتخاء دون الحاجة إلى معالجة حرارية لاحقة — وهي خاصية بالغة الأهمية لمواقع تثبيت لوحة الدوائر المطبوعة (PCB) التي يجب أن تحافظ على قوة التحميل المبدئي على مدى سنوات من دورات التغير الحراري. |
تحسين النماذج الاهتزازية |
خمسة أضلاع تقوية منتفخة + ثلاث حواف مطوية + نقاط بارزة محلية سميكة |
التردد الطبيعي الأول المستهدف ≥١٢٠ هرتز. وقد حُدِّدت عمق الأضلاع وتباعدها باستخدام تحسين الطوبولوجيا؛ ما أدى إلى زيادة في المتانة بنسبة ~١٩٠٪ مع إضافة وزن لا تتجاوز ٩٪ |
إعادة تصميم التخطيط الحراري |
لوحة السائق المُركَّبة بشكل مستقل عند مدخل تدفق الهواء الرئيسي؛ ووُسِّعَ الفراغ المحيط بوحدة إمداد الطاقة (PSU) من ٢٫٥ مم إلى ١٤ مم |
نافذة تهوية مخصصة جديدة في القاعدة؛ ومسار مباشر لتدفق الهواء إلى الجهة الخلفية ل لوحة السائق. وتوقَّعت المحاكاة انخفاض درجة الحرارة القصوى للوحة السائق من ٩٠°م إلى ٦٨°م |
دعم مدمج لتوجيه الكابلات |
فتحات تثبيت الكابلات وقضبان التوجيه المنحنية مدمجة في القاعدة؛ ونصف قطر انحناء الكابل المرن (FPC) ≥ ٨ مم |
عملية ختم معدني متبوعة بتجميل الحواف الموضعية لإنشاء أسطح ناعمة لتوجيه الكابلات مباشرةً في الصفائح المعدنية. ويتم دعم الكابل المرن (FPC) بالكامل على امتداد مساره الكامل — دون أي أجزاء عائمة غير مدعومة |
شبكة أرضية موحدة |
أرضية ممتدة مصنوعة من سبيكة البريليوم-النحاس ربيع الاتصالات؛ ومقاومة الأرض المشتركة بين جميع اللوحات الإلكترونية الخمس (PCBs) والأرض الرئيسية ≤ ٢ ملي أوم |
تتميز اتصالات الربيع المصنوعة من سبيكة البريليوم-النحاس (BeCu) بانزياح حراري أقل بكثير تحت التعرُّض الطويل لدرجات الحرارة المرتفعة مقارنةً بالبرونز الفوسفوري القياسي. وتضيف هذه الميزة ٠٫١٢ دولار أمريكي لكل وحدة، لكنها تضمن اجتياز اختبار التوافق الكهرومغناطيسي (EMC) بنجاح من المحاولة الأولى |
المتر |
التصميم الأصلي |
تصميمنا |
مادة القاعدة / السماكة |
SPCC ١٫٠ مم |
سوس 301 بسماكة ١,٥ مم |
أول تردد طبيعي |
52 هرتز |
١٢٨ هرتز |
إزاحة لوحة دم دم أثناء اختبار السقوط |
0.35 مم |
0.03mm |
درجة حرارة تشغيل لوحة السائق |
90°C |
67°م |
أقصى مقاومة لشبكة التأريض |
25 مللي أوم |
1.8 مللي أوم |
سعر وحدة القاعدة الداعمة |
$1.50 |
$15.80 |
تكلفة الأدوات |
$8,000 |
$35,000 |
نسبة الناتج في الدفعة الأولى من الإنتاج |
91% |
99.8% |
ارتفع سعر وحدة القاعدة الداعمة عشرة أضعاف. ومع ذلك، تم إطلاق المنتج الجديد في موعده المحدد. وتم شحن جميع وحدات الطلب المسبق وعددها ٥٠٠٠ وحدة في الوقت المحدد. وبقي سمعة العلامة التجارية في سوق البروجكتورات الفاخرة في أمريكا الشمالية سليمة دون أي تشويه.
ارتفعت حصة القاعدة الداعمة من إجمالي تكلفة قائمة المواد (بوم) من ٠,٠٤٪ إلى ٠,٤٥٪. وبالنسبة لهذه الزيادة البالغة ٠,٤١٪ في تكلفة قائمة المواد، اختار العميل جـ حلاً نجح في اجتياز كل اختبارات الموثوقية بنجاح من المحاولة الأولى. ولشركة ترتكز وعود علامتها التجارية على «أعلى جودة ممكنة للصورة وأعلى درجة ممكنة من الموثوقية»، لم تكن هناك حاجة لأي تردد في اتخاذ هذا القرار.
تكشف هذه الحالة عن ثلاث حقائق يتجاهلها معظم أطر الشراء:
المُشْعِعُ الذي سعره ٣٤٩٩ دولارًا أمريكيًّا يولِّد لدى المستخدم توقُّعًا لا يقتصر على «عدم حدوث أي مشاكل خلال فترة الضمان»، بل يشمل «الحفاظ على مستويات الأداء كما كانت عند المصنع طوال فترة ٥–٨ سنوات». وفي هذه الفئة من المنتجات، لا يمكن تصميم المكونات الهيكلية بحيث تكون «كافية فقط بأدنى حدٍ ممكن». بل يجب أن تتضمَّن هامشًا هندسيًّا وافرًا لامتصاص الإجهادات غير المتوقَّعة، والاهتزازات، وصدمات التغيرات الحرارية التي تحدث في العالم الواقعي.
إن دفع الثمن مقابل هذا الهامش هو في جوهره دفعٌ مقابل تأمين قدرة العلامة التجارية على تحديد أسعار منتجاتها.
عندما يفشل حامل بقيمة ١٫٥٠ دولار أمريكي، فقد تكون التكلفة المباشرة إصلاحًا ضمانياً واحداً فقط. لكن بالنسبة لعلامة تجارية فاخرة، فإن التكلفة الحقيقية تتمثل في قيام مستخدم بنشر منشور على منتدى AVS أو على مجتمع ريديت r\/hometheater يقول فيه: "جودة التصنيع لدى هذه العلامة موضع شك." وفي المجتمعات المتخصصة، يؤثر تقرير سلبي واحد في قرارات شراء المئات. أما بالنسبة لعلامة تجارية متخصصة تعتمد وجودها كلياً على التوصية الشفهية، فلا توجد مخاطر جودة صغيرة — بل هناك فقط احتمالان: الصفر أو الواحد.
ما يحدد القيمة النهائية للحامل ليس أبداً سعر الصلب في السوق لكل كيلوجرام. بل هو القدرة الهندسية للمورد عبر الأبعاد التالية:
العملاء المستعدون لدفع مقابل هذه القدرات هم الذين يدركون حقًّا قيمة التصنيع. وهؤلاء العملاء لا يقيسون عرضك السعري بالدولار لكل كيلوجرام.

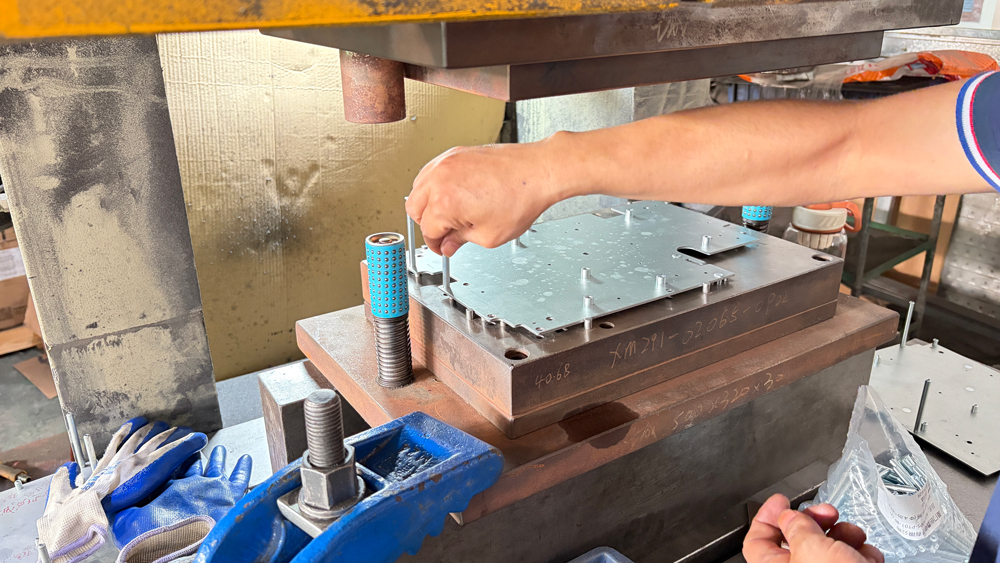

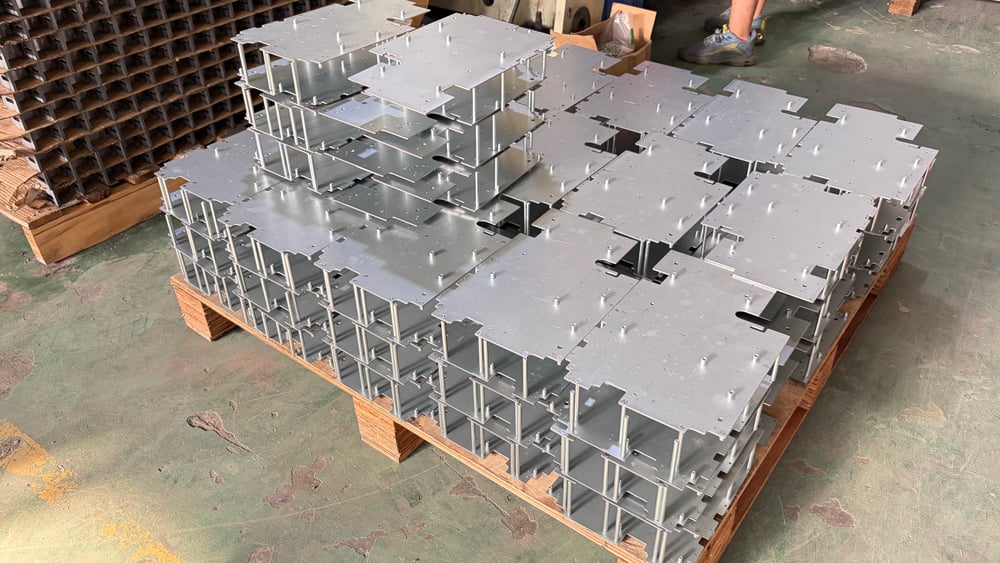

نحن شركة تصنيع مُدارة هندسيًّا، متخصصة في مكونات الهياكل المعدنية الدقيقة المصنوعة من الصفائح المعدنية، والمُستخدمة في إلكترونيات المستهلك عالية الجودة. ويتكون فريقنا الأساسي من قسم الهندسة الهيكلية وقسم المحاكاة في المصانع من المستوى الأول. ولا ننافس من حيث الحجم — بل نبني ميزتنا التنافسية من خلال العمق الهندسي.
القدرة |
المواصفات |
مجموعة المواد |
SPCC، SECC، SUS304، SUS301، AL5052، AL6061، سبائك النحاس، BeCu؛ السمك من ٠٫٣ إلى ٤٫٠ مم |
قدرة المحاكاة |
تحليل ANSYS الإنشائي الثابت/الديناميكي، وتحليل Fluent الحراري-السائلي، والاستجابة الوضعية والتوافقية، واختيار التصميم الأمثل باستخدام طوبولوجيا التحسين |
دقة الختم |
قطر الفتحة الحرجة / الموضع الحقيقي: ±٠٫٠٢ مم |
دقة الثني |
التسامح الزاوي: ±٠٫٢° (CPK ≥ ١٫٦٧) |
التشطيب السطحي |
طلاء النيكل (كهربيًا / كهروكيميائيًا)، وتصليب الفولاذ المقاوم للصدأ، والتوكسيد، والطلاء الكهربائي، وطلاء داكرومت، والترسيب البخاري الفيزيائي (PVD) |
معالجة الميزات الدقيقة جدًّا |
براغي أو صواميل مثبتة بالضغط، وتثبيت الخيوط داخل القالب (من M1.6 إلى M4)، وأضلاع منقوشة بدقة، وتثبيت تلامس النابض المصنوع من سبائك النحاس-البيريليوم (BeCu) بواسطة السحابات |
قدرة القوالب |
قوالب تقدمية تصل إلى ١٨ محطة؛ وعمر القالب من ٢ إلى ٥ مليون ضربة |
المدة الزمنية لتصنيع النموذج الأولي |
عينات مقطوعة بالليزر خلال ٣–٥ أيام عمل؛ وقوالب أولية خلال ٧–١٠ أيام عمل؛ وقوالب إنتاجية خلال ١٥–٢٥ يوم عمل |
القدرة الإنتاجية |
٢ مليون ضربة شهريًّا (للمستوى الدقيق)؛ و١ مليون ضربة شهريًّا (للمستوى فائق الدقة ±٠٫٠٢ مم) |
نظام الجودة |
معتمد وفق معيار ISO 9001:2015، ويجري حاليًّا الحصول على شهادة IATF 16949؛ ومتوافق مع متطلبات RoHS/REACH؛ وتقرير فحص التأهيل البُعدي الكامل (FAI) |
الكمية الدنيا للطلب |
عينات هندسية ابتداءً من ٥ قطع؛ وإنتاج جماعي ابتداءً من ١٠٠٠٠ قطعة |
إذا كنت تطور منتجًا يشترط أعلى درجات الموثوقية — مثل أجهزة العرض عالية الجودة، أو معدات التصوير الطبي، أو الأجهزة الدقيقة — أرسل إلينا رسوماتك.
ما يجب تضمينه:
1. الملفات ثلاثية الأبعاد (STEP/IGS) مع سياق التجميع
2. معايير اختبار الموثوقية (ارتفاع السقوط، طيف الاهتزاز، مدى درجة الحرارة، العمر التشغيلي المستهدف)
3. العقبات الهندسية الحالية أو مقاييس الأداء المستهدفة
سنرد عليك خلال 48 ساعة بتسعيرة مفصلة وتقييم للجدوى الهندسية. دون سلاسل اعتماد بيروقراطية. يتحدث المهندس مباشرةً مع المهندس.
